Złączki 2-torowe ZJUN – gwarancja niezawodności i efektywności w instalacjach elektrycznych

W instalacjach elektrycznych, bez względu na ich skalę i przeznaczenie, niezawodne połączenia przewodów stanowią kluczowy element zapewniający stabilność i bezpieczeństwo pracy systemów. Komponenty łączeniowe muszą gwarantować nie tylko łatwość montażu, ale również odporność eksploatacyjną, bezpieczeństwo użytkowania i przejrzystość układu połączeń. W kontekście solidnych złączek torowych, złączki serii ZJUN stanowią odpowiedź, oferując rozwiązania przeznaczone do bezpiecznego i niezawodnego łączenia przewodów w rozdzielnicach, umożliwiając przy tym łączenie przewodów miedzianych i aluminiowych. Szczególne znaczenie mają złączki torowe 2-torowe, które umożliwiają prowadzenie dwóch niezależnych torów prądowych w jednej kompaktowej obudowie, montowanej na szynie DIN. To rozwiązanie istotnie zwiększa efektywność układu, ułatwia organizację przewodów i podnosi przejrzystość rozdzielnicy, zapewniając przy tym pełną zgodność z wymaganiami technicznymi i normatywnymi.

Seria ZJUN - szeroki wybór złączek szynowych
Seria ZJUN obejmuje złączki jedno- i wielotorowe, dostosowane do montażu na szynie i obsługujące przewody o szerokim zakresie przekrojów. W ofercie znajdują się złączki torowe 1-torowe, 2-torowe, 3-torowe oraz 5-torowe, spośród których szczególną rolę odgrywają złączki 2-torowe, umożliwiające prowadzenie dwóch niezależnych obwodów w jednej obudowie. Takie rozwiązanie pozwala na ograniczenie liczby modułów i zwiększenie przejrzystości połączeń w szafach rozdzielczych. Ich konstrukcja umożliwia łączenie przewodów o przekrojach od 1,5 mm² do 240 mm², co pozwala na precyzyjne dopasowanie konfiguracji do wymagań konkretnej instalacji. Montaż złączek torowych odbywa się na szynie DIN TS35 lub bezpośrednio na podłożu, co zapewnia elastyczność instalacyjną i umożliwia dopasowanie do warunków technicznych. Właściwe zrozumienie różnic konstrukcyjnych między poszczególnymi modelami stanowi podstawę dla optymalnego projektu, dlatego kluczowa jest znajomość rodzajów złączek torowych.

Stabilność i bezpieczeństwo połączeń
Zastosowanie złączek do łączenia przewodów elektrycznych ZJUN umożliwia realizację tworzenie trwałych połączeń przewodów o różnych przekrojach, przy jednoczesnym zachowaniu przejrzystości struktury wewnętrznej szafy rozdzielczej. Dzięki zastosowaniu dwóch niezależnych torów w jednej obudowie możliwe jest prowadzenie dwóch różnych funkcjonalnie przewodów (np. fazowego i neutralnego), bez potrzeby stosowania dwóch osobnych złączek. Takie rozwiązanie nie tylko upraszcza układ połączeń, ale także zwiększa bezpieczeństwo eksploatacji, szczególnie w rozdzielnicach głównych. Każda złączka 2-torowa ZJUN została zaprojektowana tak, aby zapewniała pełną izolację przewodów zgodną z napięciem znamionowym izolacji 1000 V, dzięki czemu może być stosowana w systemach pracujących pod napięciem roboczym zbliżonym do tej wartości.

Pewność połączeń w wymagających układach
Złączki do przewodów elektrycznych ZJUN sprawdzają się wszędzie tam, gdzie kluczowe znaczenie mają bezpieczeństwo i przewidywalność parametrów połączeń. W przeciwieństwie do rozwiązań jednotorowych, złączka 2-torowa ZJUN umożliwia fizyczne oddzielenie torów prądowych, zapewniając lepszy podział funkcji w układach o wysokim stopniu złożoności. Z tego względu znajdują zastosowanie w instalacjach przemysłowych, systemach automatyki budynkowej, a także w rozdzielnicach zasilających maszyny, tablicach licznikowych czy punktach łączeniowych sieci wewnętrznych. Dzięki zgodności konstrukcji z normami, złączki te mogą być również stosowane w torach ochronnych PE, zapewniając dodatkową ochronę i niezawodność w krytycznych obszarach instalacji.

Wytrzymała budowa zwiększająca bezpieczeństwo i niezawodność instalacji
Wszystkie złączki ZJUN wykonano z poliamidu 6.6, który posiada właściwości samogasnące zgodne z klasą palności UL 94 V0, a także odporność na oddziaływanie chemiczne, promieniowanie UV oraz temperatury w zakresie od –40°C do +115°C. Przewodzące części stykowe wykonane są ze stopu aluminium pokrytego warstwą cyny, dzięki czemu uzyskano stabilne połączenia o niskim oporze styku, również przy dużych natężeniach prądu. Każda złączka do przewodów tej serii posiada śruby stalowe z zabezpieczeniem pastą stykową, co eliminuje ryzyko utleniania i poprawia trwałość kontaktu przy długiej eksploatacji w zmiennych warunkach otoczenia. Stopień ochrony IP20, zgodnie z PN-EN 60529, gwarantuje zabezpieczenie przed przypadkowym dotykiem elementów pod napięciem.

Pełna zgodność z normami
Zastosowanie złączek ZJUN w projektach instalacyjnych umożliwia pełną zgodność z PN-EN 60947-7-1, która definiuje wymagania dla złączek torowych w instalacjach niskonapięciowych (do 1000 V AC/DC), w tym wymogi dotyczące odporności mechanicznej, elektrycznej i temperaturowej. Dodatkowo, dla torów ochronnych obowiązuje rozszerzenie tej normy – IEC TS 60947-7-5:2021 pkt 9.4.6, które uwzględnia wymagania dla złączek PE w kontekście rezystancji przejścia oraz oznaczeń kolorystycznych. Użycie komponentów zgodnych z tymi standardami zwiększa wiarygodność projektową systemu oraz przyspiesza proces odbiorów technicznych i certyfikacji.

Modele 2-torowe – precyzyjne dopasowanie do potrzeb instalacji
Właściwe planowanie i dobór złączek torowych, który wpływa na niezawodność i efektywność instalacji, ma kluczowe znaczenie. Rozbudowana gama modeli złączek do przewodów ZJUN umożliwia precyzyjne dopasowanie do przekroju przewodów, rodzaju obciążenia oraz wymagań technicznych danego projektu. Poniżej znajduje się szczegółowy przegląd modeli – najważniejszy element całej serii.

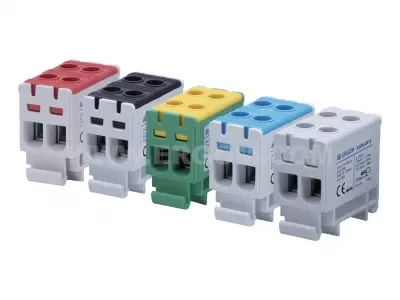

Złączka 2-torowa ZJUN 2x16
Złączka obsługująca przewody o przekroju od 2,5 do 16 mm², z maksymalnym prądem znamionowym 85 A. Sprawdza się w instalacjach, gdzie łączenie torów fazowych i neutralnych musi odbywać się z zachowaniem separacji i pełnej izolacji. Stosowana m.in. w tablicach oświetleniowych, szafkach zasilających sterowniki PLC oraz układach pomocniczych.
Złączka 2-torowa ZJUN 2x35
Umożliwia montaż przewodów do 35 mm² przy prądzie znamionowym do 135 A. Zgodność z normami pozwala na użycie tego modelu zarówno w torach roboczych, jak i ochronnych. Odpowiednia dla aplikacji komercyjnych, przemysłowych oraz systemów automatyki o umiarkowanym poborze mocy. Wersje kolorystyczne obejmują warianty ułatwiające identyfikację funkcji toru.

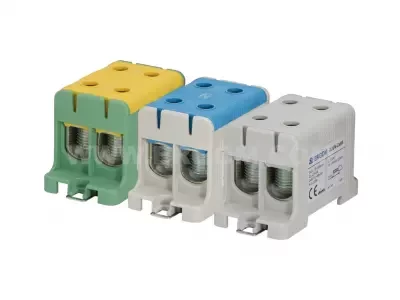

Złączka 2-torowa ZJUN 2x50
Dla większych przekrojów – od 16 do 50 mm² – i prądów do 175 A, ten model złączki torowej ZJUN jest często wykorzystywany w instalacjach zasilających maszyny produkcyjne, linie technologiczne oraz szafy zbiorcze w układach rozproszonych. Wersja z podwójnym zaciskiem śrubowym eliminuje ryzyko luzowania przewodów w warunkach drgań i obciążeń cyklicznych.
Złączka 2-torowa ZJUN 2x95
Przewidziana do przewodów 35–95 mm² i prądów do 245 A. Idealna do systemów dystrybucji energii w obiektach przemysłowych, stacjach rozdzielczych, szafach zasilających inwertery oraz urządzenia o wysokiej mocy. Zgodna z IEC TS 60947-7-5 w kontekście torów ochronnych PE, a także w pełni przystosowana do instalacji w strefach wymagających trwałych połączeń bez potrzeby regularnej konserwacji.
Złączka 2-torowa ZJUN 2x150
Złączka dla przewodów 70–150 mm² z maksymalnym prądem znamionowym 355 A, przeznaczona do głównych punktów dystrybucyjnych, przyłączeń transformatorowych, magistral zbiorczych. Charakteryzuje się zwiększoną wytrzymałością mechaniczną i dodatkowym wzmocnieniem toru prądowego, co zwiększa bezpieczeństwo pracy nawet przy dużym obciążeniu.
Złączka 2-torowa ZJUN 2x240
Największa w serii złączka 2, przeznaczona do przewodów 120–240 mm², obsługująca prąd do 415 A. To rozwiązanie wykorzystywane w głównych torach zasilających, systemach backupowych UPS, infrastrukturze zasilania awaryjnego i rozdzielnicach głównych w zakładach przemysłowych. Zabezpieczenie przed przegrzaniem i stabilność parametrów nawet przy pracy ciągłej czyni ten model odpowiednim dla najbardziej wymagających środowisk.

Wybór złączek do przewodów elektrycznych powinien opierać się na kryteriach potwierdzonych w dokumentacji technicznej, zgodności z normami i możliwościach długotrwałej pracy pod obciążeniem. Seria ZJUN to złączki torowe podwójne zaprojektowane dla szerokiego spektrum zastosowań – od prostych połączeń w tablicach pomocniczych, aż po główne punkty dystrybucji w zakładach przemysłowych. Dostępność wielu wersji, zgodność z normami, solidne wykonanie oraz możliwość łączenia przewodów o dużym przekroju czynią je rozwiązaniem pierwszego wyboru dla projektantów, instalatorów i służb utrzymania ruchu.
