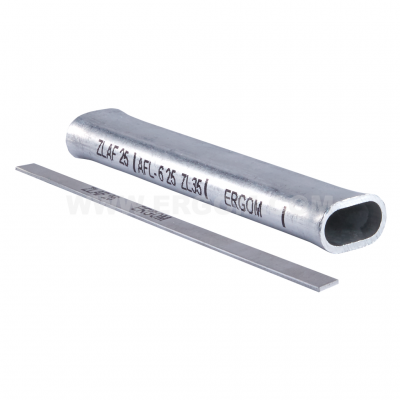

Nazwa produktu Złączki płasko-owalne z przekładką do przewodów linii napowietrznych AFL, typu ZLAF

Kategoria Do zaciskania

Materiał Al.

Pokrycie bez pokrycia

Uwaga! INSTRUKCJA MONTAŻU: Przewody łączone są na tzw. „zakładkę” poprzez zaprasowanie mechaniczne złączki. Łączone przewody wsunąć do złączki tak aby wystawały na jednakową długość z obu jej stron. Przed wykonaniem zaprasowania pomiędzy żyły przewodu należy wsunąć dołączoną do złączki przekładkę aluminiową, tak aby wystawała na jednakową długość z obu stron złączki. Zaprasowanie należy wykonać w miejscach zaznaczonych na złączce za pomocą matrycy typ KP22-ZL... o rozmiarze gniazda i w ilości zgodnej z poniższą tabelą. Zaprasowanie wykonywane jest naprzemiennie rozpoczynając od środkowego zaznaczenia i przesuwając się na zewnątrz złączki.
