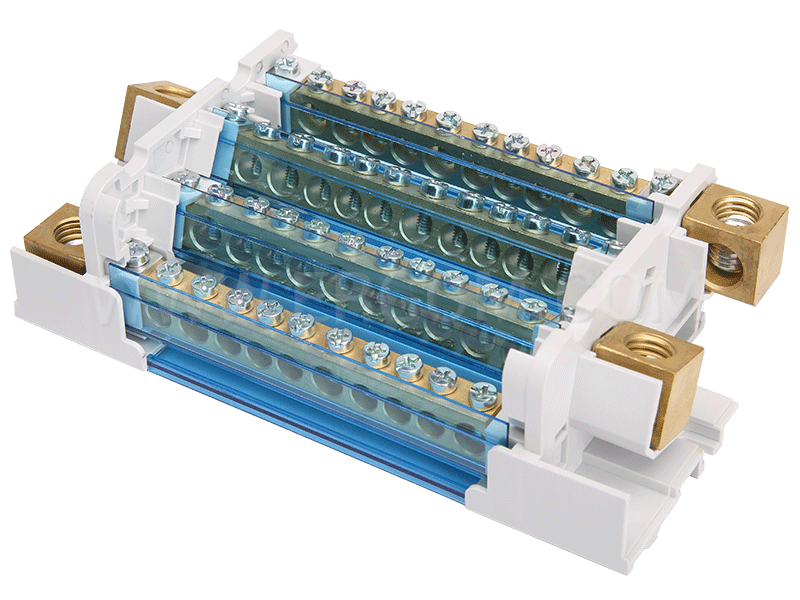

Modułowe bloki 4 polowe do montażu na szynach typu TSE, lub na płaskiej powierzchni. Składają się z mosiężnych, gwintowych zacisków przyłączeniowych i obudów izolacyjnych z tworzywa. Pokrywy bloków są demontowane.

CECHY I KORZYŚCI

solidne szyny mosiężne
uniwersalny system szybkiego montażu

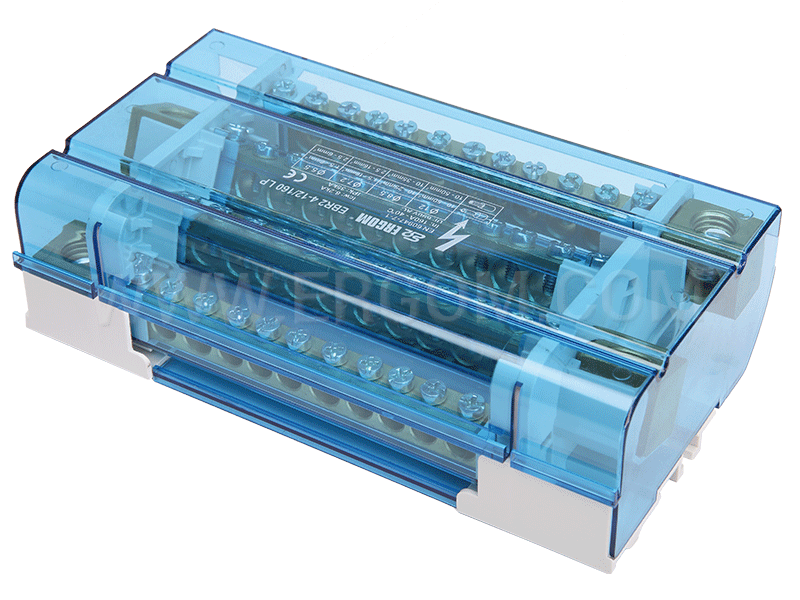

przeźroczysta pokrywa umożliwiająca optyczną kontrolę stanu przewodów poliwęglanowe osłony między listwami

DANE LOGISTYCZNE

Typ: EBR2 4-12/160 LP
Indeks Ergom: R33RA-02020300601
Opakowanie [szt.]: 1
Waga [g]: 750

ZASTOSOWANIE

Rozdzielnice nN.

DANE MECHANICZNE

Materiał: elementy przewodzące – mosiądz; elementy izolacyjne – poliamid (boki), poliwęglan (pokrywa).
Mocowanie: na szynie TSE 35 lub wkrętami do podłoża (2 otwory Ø5)
Rodzaj zacisków: gwintowe
Zalecany Maks. moment dokręcenia [Nm]: 2
Temperatura otoczenia [°C]: -25 ÷ +55
Ilość torów: 4

DANE ELEKTRYCZNE

Napięcie znamionowe izolacji Ui [V]: 500
Prąd zwarciowy szczytowy I_pk: 20 kA
Średnica otworów zacisku (dla 1 toru) : [mm] 1x11,5+3x8,5+8x7
Przekroje przyłączanych przewodów - linki bez końcówki (dla 1 toru): 1x10÷50+3x6÷25+8x1,5÷16
Przekroje przyłączanych przewodów - linki z końcówką HI (dla 1 toru): 1x10÷50+3x10÷35+8x2,5÷16
Prąd znamionowy ciągły In 40°C [A]: 160
I_pk [kA]: 20

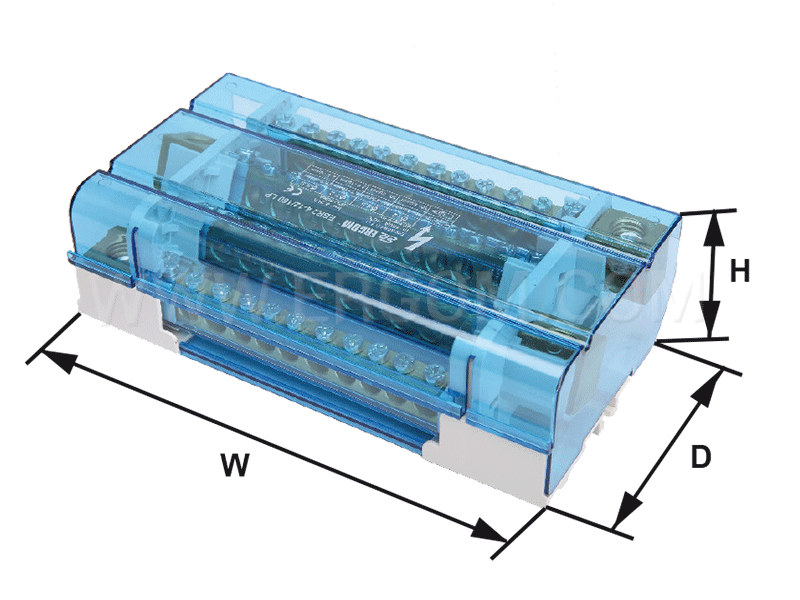

WYMIARY

D: 90
H: 50
W: 170

CERTYFIKATY I NORMY

Normy: PN-EN 60947-1
