Złączki ZLAF płasko-owalne długie z przekładką do przewodów linii napowietrznych AFL

Marcin LIS
Kierownik Laboratorium Zakładowego ZAE ERGOM
Daniel MIROWSKI
Kierownik Działu Rozwoju Wyrobów ZAE ERGOM
Michał UCIŃSKI
Inżynier Wyrobu ZAE ERGOM

Złączki płasko-owalne długie z przekładką do przewodów linii napowietrznych AFL, typu ZLAFD – gwarantowana jakość połączenia.

Naziemne linie energetyczne często ulegają uszkodzeniom (zerwaniom) w wyniku niekorzystnych warunków pogodowych takich jak burze czy silny wiatr. W wyniku takich awarii powstają przerwy w dostawach prądu które mają negatywny wpływ na:

  1. Codzienne życie pozbawiając nas dostępu do ciepła, niekiedy wody, światła, możliwości korzystania z odbiorników elektrycznych.
  2. Gospodarkę, w wyniku czego praca w zakładach produkcyjnych i innych przedsiębiorstwach zostaje wstrzymana.
  3. Jakość sieci energetycznej – Nagłe, skumulowane i długotrwałe awarie linii przesyłowych destabilizują sieć energii elektrycznej co negatywnie przekłada się na parametry prądu u odbiorców. Może to powodować kolejne awarie.

Dlatego naprawa takiej linii energetycznej powinna być przeprowadzona w sposób profesjonalny i możliwie jak najszybciej. Aby uzyskać taki efekt, należy użyć sprawdzonych i certyfikowanych wyrobów (zgodność z PN-EN 61284:2002). Tak wysokie standardy spełniają właśnie aluminiowe złączki obciążalne mechaniczne typu ZLAFD.

Złączki ZLAFD służą do:

  • Łączenia przewodów aluminiowo stalowych typu AFL-6 o przekrojach od 25mm2 do 70mm2
  • Zamykania pętli na izolatorach lub uchwytach odciągowych

Wymiary złączek ZLAFD zostały opracowane w oparciu o normę  BN-86/0325-29. Zakończenia zostały uformowane w taki sposób aby ułatwić wprowadzenie przewodu.

Korpus złączek ZLAFD posiada oznaczenia ułatwiające ich montaż:

  • Typ żyły AFL i jej przekrój
  • Typ matrycy do zaprasowania
  • Miejsca do zaprasowywania
  • Nazwa producenta i typ złączki

Złączki płasko-owalne długie z przekładką do przewodów linii napowietrznych AFL, typu ZLAFD

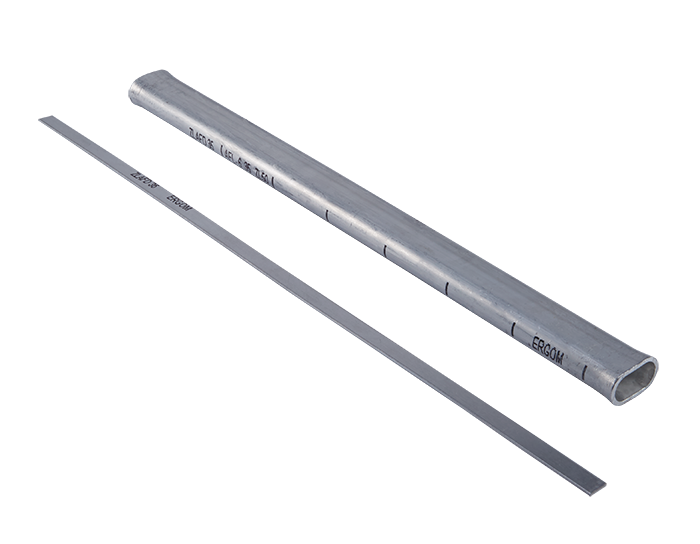

Rys. 1   Złączka ZLAFD wraz z przekładką

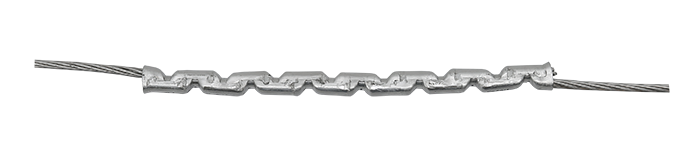

Złączka ZLAFD 25 zaprasowana na żyłach AFL-6 25

Rys. 2   Złączka ZLAFD 25 zaprasowana na żyłach AFL-6 25

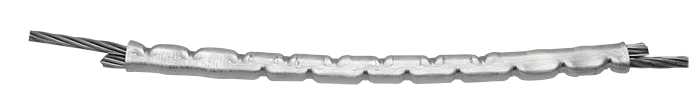

Złączka ZLAFD 35 zaprasowana na żyłach AFL-6 35

Rys. 3   Złączka ZLAFD 35 zaprasowana na żyłach AFL-6 35

Na początku 2024 r. nasze złączki ZLAFD zostały poddane badaniom na zgodność z normą PN-EN 61284:2002 przez Biuro Badawcze ds. Jakości (BBJ) uzyskując certyfikat zgodności z normą PN-EN 61284:2002 :
- klasa A, połączenia przenoszące naciąg
- próba zwarciowa na połączeniach klasy A zgodnie z pkt. 13.5.3.1

Certyfikat zgodności dla złączek ZLAFD w zakresie przekrojów 25 - 70 mm2 Certyfikat zgodności dla złączek ZLAFD w zakresie przekrojów 25 - 70 mm2

Rys.4   Certyfikat zgodności dla złączek ZLAFD w zakresie przekrojów 25 - 70 mm2.

Zakład Aparatury Elektrycznej ERGOM Sp. z o.o., firma inżynierska z ponad 35-letnim doświadczeniem na rynku, dostarcza klientom nie tylko poszczególne produkty zaprojektowane i dostosowane do ich potrzeb, ale również gotowe rozwiązania. Nieustannie poszerzamy naszą ofertę o nowe wyroby spełniające wymagania obowiązujących norm i przepisów.
