Bloki rozdzielcze BRK

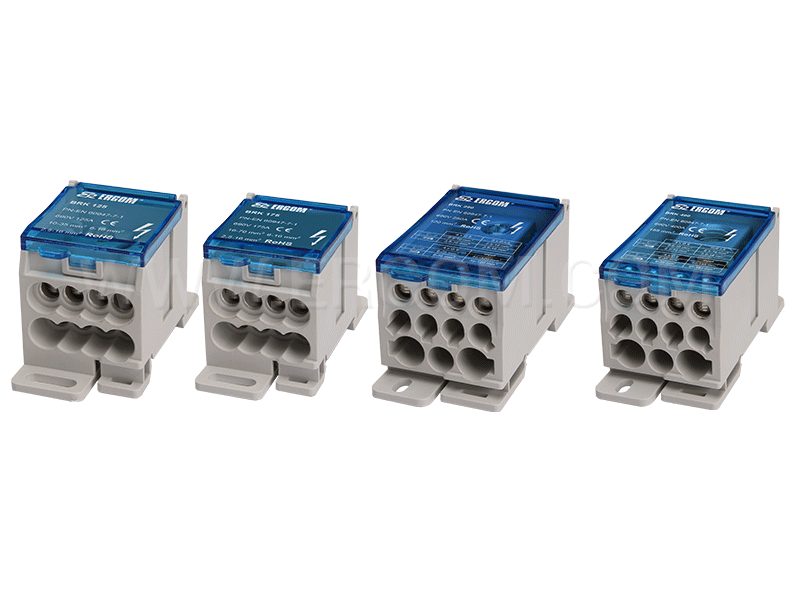

Bloki rozdzielcze kompaktowe 1 polowe typu BRK przewidziane są do montażu na szynach typu TSE 35, lub na płaskiej powierzchni. Składają się z mosiężnych, elementów przyłączeniowych i obudów izolacyjnych z poliamidu. Pokrywy bloków wykonane z poliwęglanu są demontowalne. Występują w 4 odmianach określających max prąd przewodzący, odpowiednio 125, 175, 250 i 400A.Na uwagę zasługuje innowacyjny system zacisku przewodu zasilającego.
| Bloki rozdzielcze |
BRK
Cechy i korzyści:
przeźroczysta pokrywauniwersalny system szybkiego montażumożliwość łączenia bloków w wielopoloweinnowacyjny system zacisku przewodu zasilającego
Opis techniczny:
Bloki rozdzielcze kompaktowe 1 polowe do montażu na szynach typu TSE 35, lub na płaskiej powierzchni. Składają się z mosiężnych, elementów przyłączeniowych i obudów izolacyjnych z poliamidu. Pokrywy bloków wykonane z poliwęglanu są demontowalne.
Dane techniczne:
Materiał:
- elementy przewodzące: mosiądz cynowany galwanicznie
- elementy izolacyjne: poliamid (korpus), poliwęglan (pokrywa)
Napięcie znamionowe izolacji: 690 V
Klasa palności wg UL94: V0
Mocowanie: szyna TSE 35 lub wkrętami do podłoża (2 otwory Ø5)
Rodzaj zacisków: gwintowane
Stopień ochrony: IP20
Zakres temperatur otoczenia: -25 ÷ +55 oC
Normy: PN-EN 60947-7-1

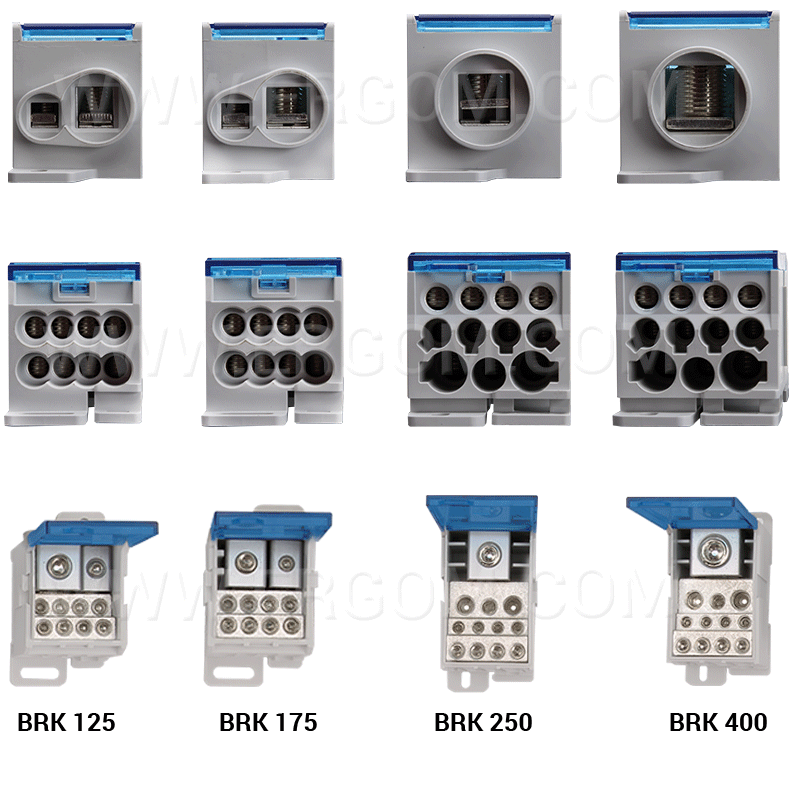

| Typ | Art. nr | Zaciski [mm2] | In[A] (40o) | Icwrms | Masa [g] | W [mm] | H [mm] | D [mm] | |
| Przyłączeniowe | Rozdzielcze | ||||||||
| BRK 125 | R33RA-02030101101 | 1x10-35; 1x6-16 | 8x2,5-16 | 125 | 4,2 | 160 | 75 | 48 | 40 |
| BRK 175 | R33RA-02030101201 | 1x16-70; 1x6-16 | 8x2,5-16 | 175 | 11,8 | 165 | 75 | 48 | 40 |
| BRK 250 | R33RA-02030101301 | 1x35-120 | 4x2,5-10; 5x 2,5-16; 2x6-35 | 250 | 24,5 | 336 | 96 | 50 | 47 |
| BRK 400 | R33RA-02030101401 | 1x95-185 | 4x2,5-10; 5x 2,5-16; 2x6-35 | 400 | 24,5 | 365 | 96 | 50 | 47 |
| Przekrój przewodu [mm2] | 2,5÷16 | 2,5÷35 | 10÷35 | 35÷120 | 95÷185 |
| Zalecany moment dokręcania [Nm] | 3,0 | 3,5 | 5,0 | 19,0 | 25,5 |
