Bloki rozdzielcze EBR 2

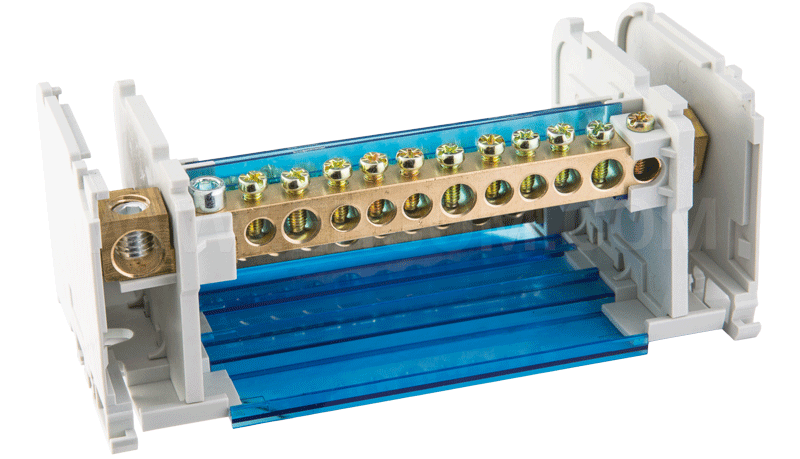

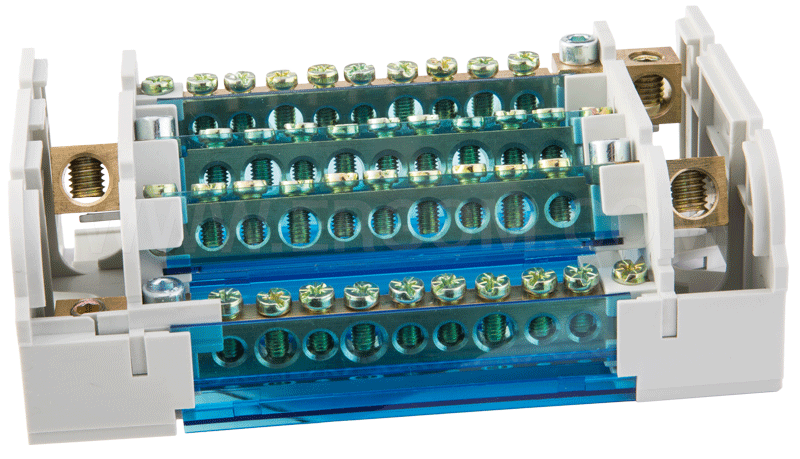

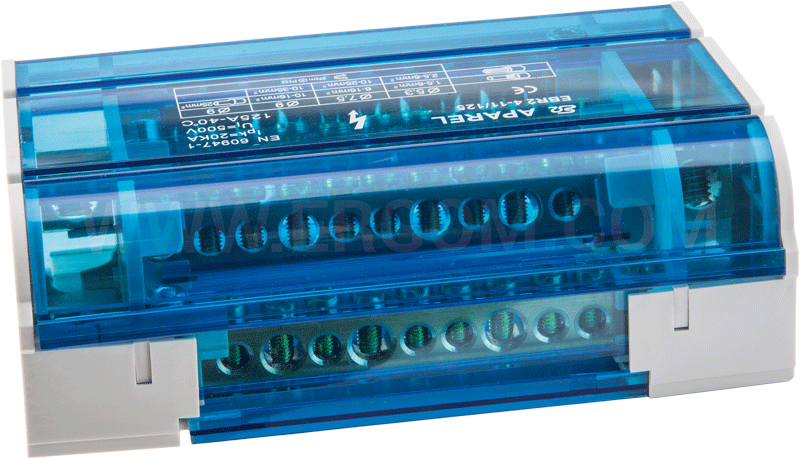

Modułowe bloki 4 polowe typu EBR2 przeznaczone są  do montażu na szynach typu TSE, lub na płaskiej powierzchni. Składają się z mosiężnych, gwintowych zacisków przyłączeniowych i obudów izolacyjnych z tworzywa. Pokrywy bloków wykonane z przeźroczystego poliwęglanu umożliwiają optyczną kontrolę stanu podłączenia przewodów. Boki bloków oraz pokrywy są demontowalne.

Cechy i korzyści:

solidne szyny mosiężne,

uniwersalny system szybkiego montażu,

przeźroczysta pokrywa umożliwiająca optyczną kontrolę stanu przewodów,

poliwęglanowe osłony między listwami.

INNOWACJA

W SKALI RYNKU

Zastosowanie: Rozdzielnice niskiego napięcia.

Opis techniczny: Modułowe bloki 4 polowe do montażu na szynach typu TSE, lub na płaskiej powierzchni. Składają się z mosiężnych, gwintowych zacisków przyłączeniowych i obudów izolacyjnych z tworzywa. Pokrywy bloków są zdejmowalne.

Dane techniczne

Materiał – elementy przewodzące: mosiądz
Materiał – elementy izolacyjne: poliamid (boki), poliwęglan (pokrywa)
Napięcie znamionowe: izolacji 500 V
Ipk - 20 kA
Icw rms - 4,5 kA

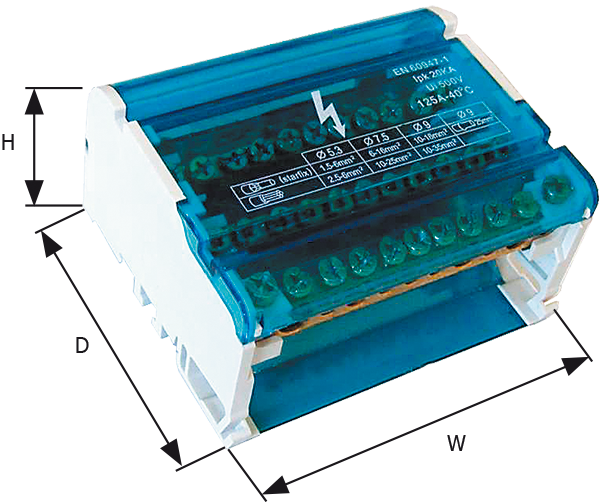

Mocowanie: Szyna TSE 35 lub wkrętami do podłoża (2 otwory ∅5)
Rodzaj zacisków: Gwintowane
Moment dokręcania śrub [Nm]: 2
Zakres temperatur otoczenia: -25 +55
Normy: PN-EN 60947-1
