Cyfrowe mierniki cęgowe
Mierniki cęgowe to urządzenia służące do pomiaru natężenia prądu w obwodzie elektrycznym bez konieczności przerywania ciągłości obwodu. Urządzenia te charakteryzuje duża wygoda użytkowania wynikająca z zasady ich działania, która wykorzystuje prawo Ampera i konstrukcji przekładnika prądowego. Aby dokonać pomiaru wystarczy zapiąć cęgi na badanym przewodzie. W ofercie Ergomu znaleźć można także produkty dodatkowo wyposażone w wiele przydatnych funkcji, np. pomiar wszystkich podstawowych wielkości elektrycznych AC i DC, pomiary niektórych wielkości nieelektrycznych
|
“Zamrożenie” wyniku pomiaru na wyświetlaczu |
Test tranzystorów |
Sygnał dźwiekowy ciągłości obwodu |
Test diód |
Podświetlenie |

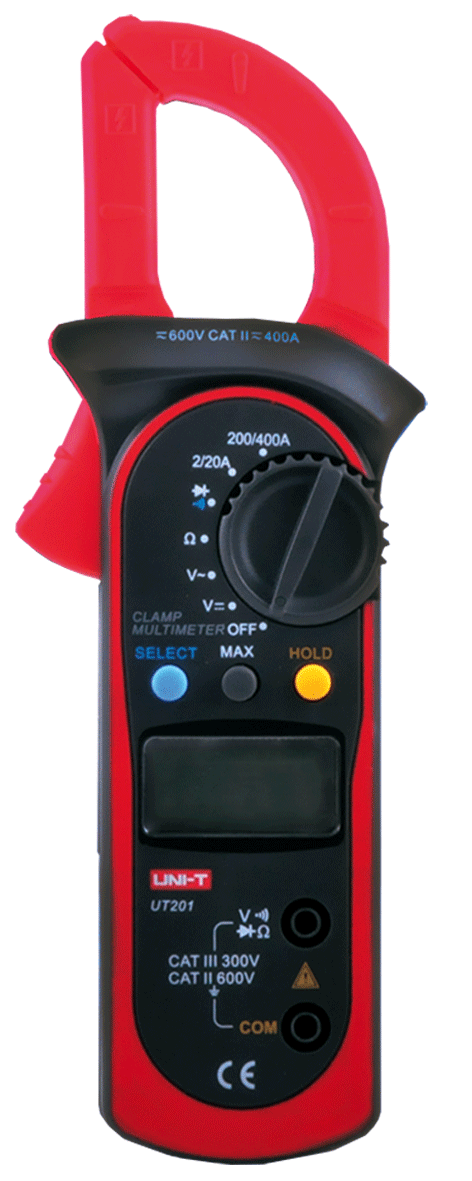

| UT201 |  |
 |
 |
| Dokładność pomiaru: | ||
 |
Napięcie zmienne, AC: (2V/20V/200V/600V) ±(1.2%+5); |
 |
 |
Napięcie stałe, DC: (200mV/2V/20V/200V/600V) ±(0.8%+1); |
|
 |
Rezystancja: (200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ) ±(1%+2); |
|
 |
Prąd stały, DC: (2A/20A/200A/400A) ±(1.5%+5); |
| TYP | |
|
|
|
 |
| Art. numer | |||||
|
UT201 E07MT-01200101101 |
2V 20V 200V 600V |
200mv 2V 20V 200V 600V |
200Ω 2kΩ 20kΩ 200kΩ 2MΩ 20MΩ |
2A 20A 200A 400A |
28 |

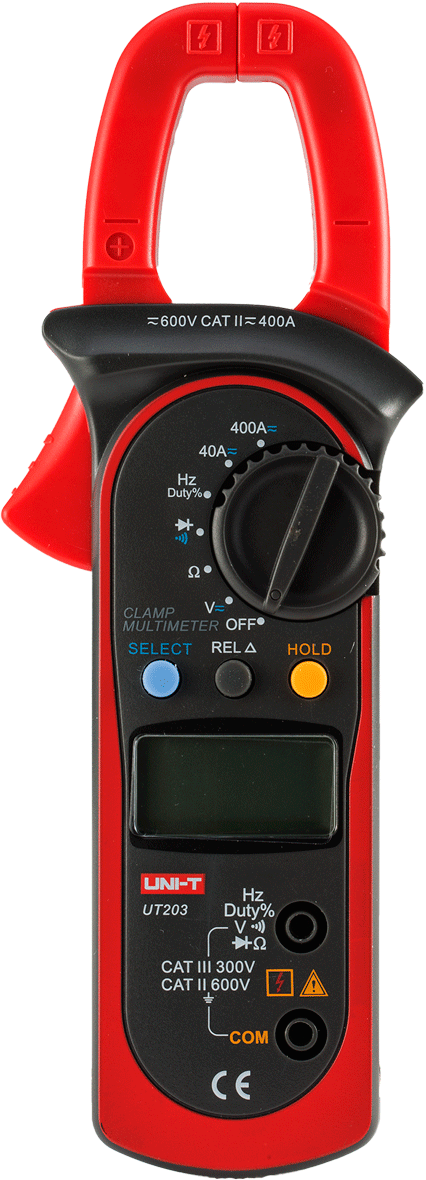

| UT203 | |
|
|
| Dokładność pomiaru: | ||
| |
Napięcie zmienne, AC: (4V/40V/400V/600V) ±(1%+5); |
 |
| |
Napięcie stałe, DC: (400mV/4V/40V/400V/600V) ±(0.8%+1); |
|
| |
Rezystancja: (400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ) ±(1%+2); |
|
 |
Częstotliwość: (10Hz~1MHz) ±(0.1%+3); |
|
 |
Pomiar prądu AC: (40A/400A) ±(2.5%+5); |
|
|
Pomiar prądu DC: (40A/400A) ±(2%+3); |
| TYP | |
|
|
|
|
|
|
| Art. numer | |||||||
|
UT203 E07MT-01200101201 |
4V 40V 400V 600V |
400mV 4V 40V 400V 600V |
400Ω 4kΩ 40kΩ 400kΩ 4MΩ 40MΩ |
10Hz~1MHz
|
40A 400A |
40A 400A |
28 |

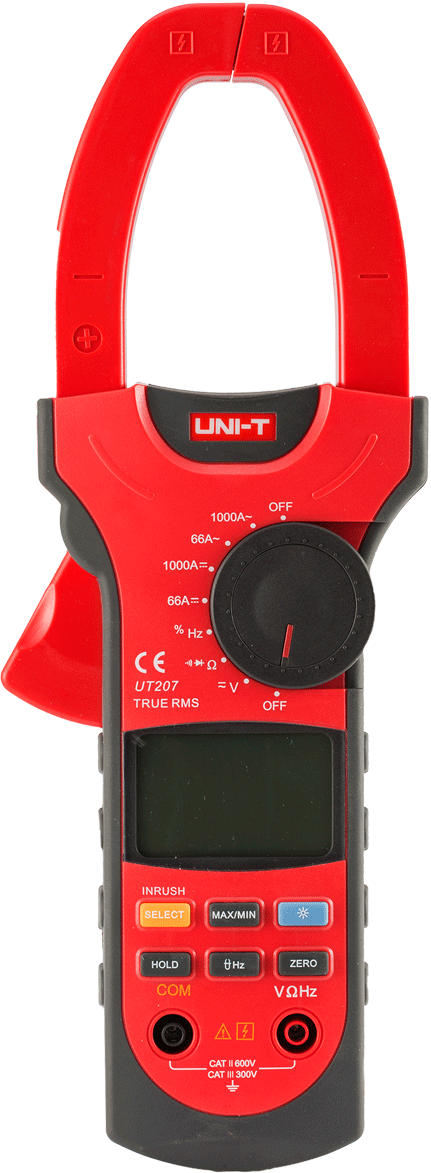

| UT207 | |
|
|
 |
| Dokładność pomiaru: | ||
| |
Napięcie zmienne, AC: (6.6V/66V/600V) ±(1.2%+5); |
 |
| |
Napięcie stałe, DC: (6.6V/66V/600V)±(0.8%+1); |
|
| |
Rezystancja: (660Ω/6.6kΩ/66kΩ/660kΩ/6.6MΩ/66MΩ) ±(1%+2); |
|
| |
Częstotliwość: (660Hz/6.6kHz/66kHz/660kHz/6.6MHz/66MHz) ±(0.1%+3); |
|
|
Pomiar prądu AC: (66A/1000A) ±(2%+8); |
|
|
Pomiar prądu DC: (66A/1000A) ±(1.5%+8); |
| TYP | |
|
|
|
|
|
|
| Art. numer | |||||||
|
UT207 E07MT-01200101301 |
6.6V 66V 600V |
6.6V 66V 600V |
660Ω 6.6kΩ 66kΩ 660kΩ 6.6MΩ 66MΩ |
660Hz 6.6kHz 66kHz 660kHz 6.6MHz 66MHz
|
66A 1000A |
66A 1000A |
55 |
