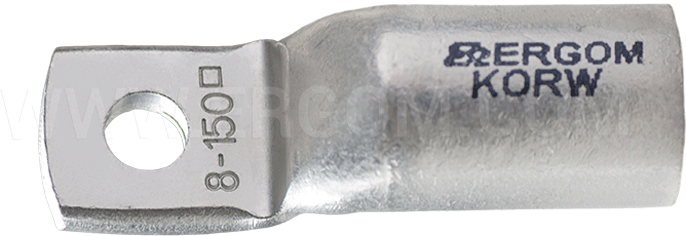

Końcówki oczkowe rurowe „zwężone” KORW do ograniczonych powierzchni zacisków aparatury
KORW są to końcówki rurowe o zwężonej części przyłączeniowej (tzw. „płetwie”). Zostały zaprojektowane specjalnie do ograniczonych powierzchni przyłączeniowych zacisków aparatury rozdzielczej. Dzięki pomniejszonej w stosunku do standardowych końcówek rurowych płetwie, mogą być przyłączane do „zacisków klatkowych” w aparatach elektrycznych. Część rurowa końcówki posiada wymiary identyczne jak oferowane przez ERGOM końcówki serii standard np. typu KOR…, można zatem używać tych samych narzędzi do ich zaciskania na przewodach.
Cechy i korzyści:
szerokość płetwy dostosowana do szerokości zacisków rozdzielczej aparatury modułowej
do zacisku śrubowego
cynowanie galwaniczne - dobra odporność powierzchni na utlenianie.
Materiał: Cu.
Pokrycie: cynowane galwanicznie
Wykonanie: standard
Uwaga! żyły sektorowe muszą zostać przeformowane “na okrągło”.

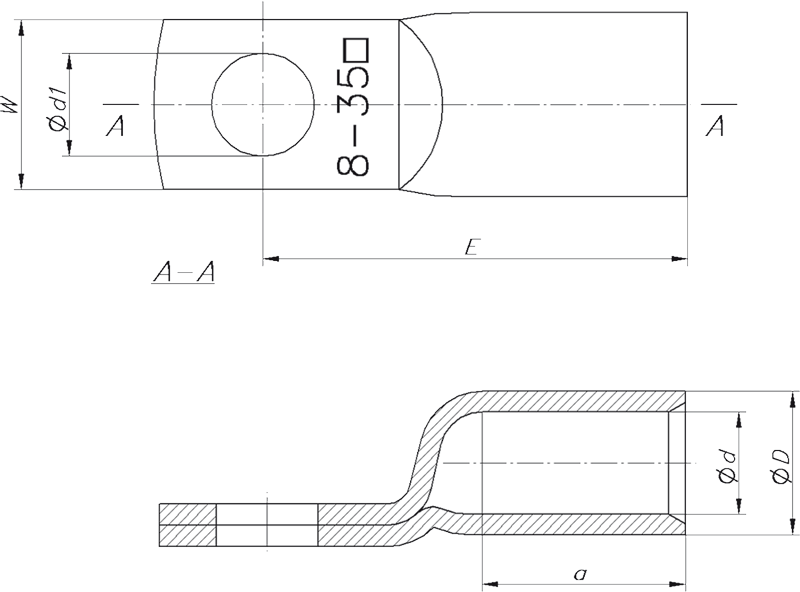

| Typ | Art. nr | Przekrój | Wymiary [mm] | Zacisk | Zaprasowanie | Opakowanie [szt] | Waga [kg] | |||||||
| [mm²] | d | D | d1 | a | E | W | Nr gniazda | Lz/s | Lz/w | |||||
| KORW 35/6 | E11KM-01020700900 | 35 | 8,5 | 12 | 6,5 | 17 | 33 | 15 | M 6 | 12 | 1 | 2 | 25 | 0,44 |
| KORW 35/8 | E11KM-01020700950 | 8,5 | 35 | M 8 | 0,54 | |||||||||
| KORW 50/6 | E11KM-01020701200 | 50 | 10 | 14 | 6,5 | 19 | 37 | 15 | M 6 | 14 | 1 | 2 | 25 | 0,672 |
| KORW 50/8 | E11KM-01020701250 | 8,5 | 39 | 17 | M 8 | 0,697 | ||||||||
| KORW 50/10 | E11KM-01020701300 | 10,5 | 41 | M 10 | 0,747 | |||||||||
| KORW 70/6 | E11KM-01020701550 | 70 | 12 | 16,4 | 6,5 | 21 | 41 | 17 | M 6 | 16 | 1 | 2 | 25 | 0,992 |
| KORW 70/8 | E11KM-01020701600 | 8,5 | 43 | M 8 | 1,01 | |||||||||
| KORW 70/10 | E11KM-01020701650 | 10,5 | 45 | M 10 | 1,09 | |||||||||
| KORW 70/12 | E11KM-01020701700 | 13 | 46 | 19 | M 12 | 1,11 | ||||||||
| KORW 95/6 | E11KM-01020701900 | 95 | 13,5 | 17,8 | 6,5 | 23 | 43 | 19 | M 6 | 17 | 1 | 2 | 10 | 0,46 |
| KORW 95/8 | E11KM-01020701950 | 8,5 | 45 | M 8 | 0,48 | |||||||||
| KORW 95/10 | E11KM-01020702000 | 10,5 | 47 | M 10 | 0,5 | |||||||||
| KORW 95/12 | E11KM-01020702050 | 13 | 48 | M 12 | 0,52 | |||||||||
| KORW 120/6 | E11KM-01020702250 | 120 | 15 | 19,4 | 6,5 | 26 | 49 | 20 | M 6 | 19 | 1 | 2 | 10 | 0,62 |
| KORW 120/8 | E11KM-01020702300 | 8,5 | 51 | M 8 | 0,68 | |||||||||
| KORW 120/10 | E11KM-01020702350 | 10,5 | 53 | M 10 | 0,64 | |||||||||
| KORW 120/12 | E11KM-01020702400 | 13 | 54 | M 12 | 0,69 | |||||||||
| KORW 150/6 | E11KM-01020702600 | 150 | 16,5 | 20,8 | 6,5 | 29 | 52 | 20 | M 6 | 20 | 1 | 2 | 10 | 0,68 |
| KORW 150/8 | E11KM-01020702650 | 8,5 | 54 | M 8 | 0,71 | |||||||||
| KORW 150/10 | E11KM-01020702700 | 10,5 | 56 | M 10 | 0,74 | |||||||||
| KORW 150/12 | E11KM-01020702750 | 13 | 57 | M 12 | ||||||||||
Lz/s = Liczba zaciśnięć szerokie | Lz/w = Liczba zaciśnięć wąskie
