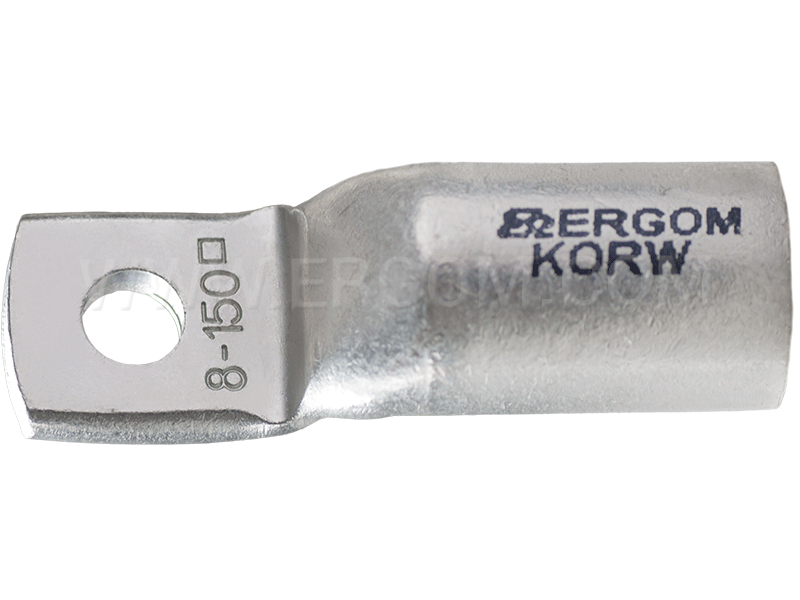

Końcówki miedziane oczkowe rurowe „zwężone” KORW
Końcówki miedziane w wykonaniu standard z płetwą o szerokości dostosowanej do rozmiarów zacisków rozdzielczej aparatury modułowej. Umożliwiają zakończenie żył kabla, znajdują zastosowanie tam gdzie zachodzi konieczność przyłączenia przewodu dochodzącego równolegle do np. rozdzielni, szyny zbiorczej, innego urządzenia przy pomocy zacisku śrubowego.
Zastosowanie końcówek rurowych KORW od ERGOM zwiększa bezpieczeństwo i trwałość tego typu połączeń.
| Końcówki oczkowe rurowe „zwężone” do podłączania do zacisków aparatury rozdzielczej |
KORW
Cechy i korzyści:
szerokość płetwy dostosowana do szerokości zacisków rozdzielczej aparatury modułowej
do zacisku śrubowego
cynowanie galwaniczne - dobra odporność powierzchni na utlenianie
Materiał: Cu
Pokrycie: cynowane galwanicznie
Wykonanie: standard
Uwaga! żyły sektorowe muszą zostać przeformowane “na okrągło”.
| Typ | Art. nr | Przekrój [mm2] |

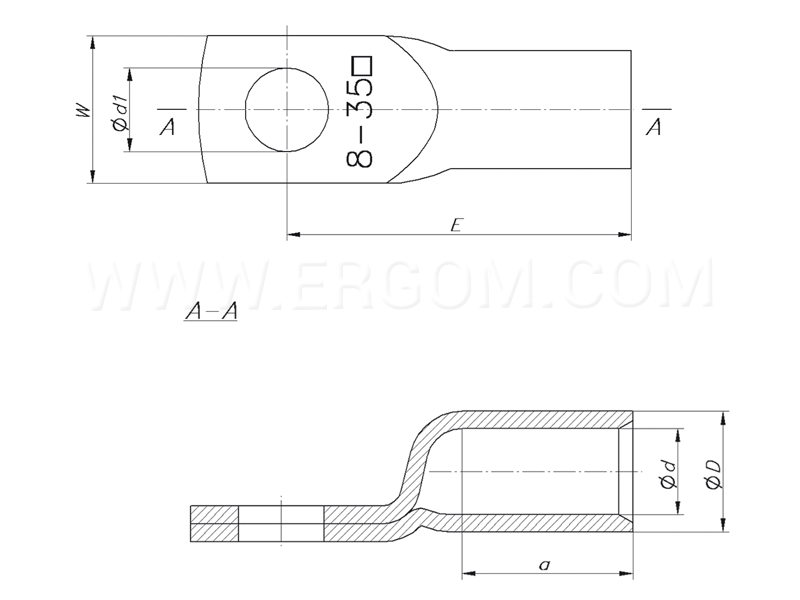

Wymiary [mm] | Zacisk | Zaprasowanie | Opakowanie [szt] |
Waga [kg] |
|||||||
| d | D | d1 | a | E | W | Nr gniazda | Lz/w | Lz/w | ||||||
| KORW 25/6 | E11KM-01020700800 | 25 | 7,2 | 10 | 6,5 | 15 | 29,5 | 10 | M 6 | 10 | 1 | 2 | 25 | 0,28 |
| KORW 185/8 | E11KM-01020702950 | 185 | 19 | 23,8 | 8,5 | 30 | 58 | 23 | M 8 | 23 | 1 | 3 | 10 | 0,98 |
| KORW 185/10 | E11KM-01020703000 | 10,5 | 60 | M 10 | 1,03 | |||||||||
| KORW 185/12 | E11KM-01020703050 | 13 | M 12 | 1,02 | ||||||||||
| KORW 185/16 | E11KM-01020703150 | 17 | 64 | M 16 | 1,07 | |||||||||
| KORW 240/8 | E11KM-01020703300 | 240 | 21 | 25,8 | 8,5 | 35 | 63 | 25 | M 8 | 30 | 2 | 4 | 10 | 1,13 |
| KORW 240/10 | E11KM-01020703350 | 10,5 | 65 | M 10 | 1,18 | |||||||||
| KORW 240/12 | E11KM-01020703450 | 13 | M 12 | 1,16 | ||||||||||
| KORW 240/16 | E11KM-01020703500 | 17 | 69 | M 16 | 1,2 | |||||||||
| KORW 300/10 | E11KM-01020704500 | 300 | 24 | 29,8 | 10,5 | 42 | 76 | 28 | M 10 | 30 | 2 | - | 10 | 2,28 |
| KORW 300/12 | E11KM-01020704600 | 13 | 79 | M 12 | 2,2 | |||||||||
| KORW 300/16 | E11KM-01020704700 | 17 | 81 | M 16 | ||||||||||
Lz/s = Liczba zaciśnięć szerokie | Lz/w = Liczba zaciśnięć wąskie
