Profesjonalne praski hydrauliczne z wbudowanym źródłem ciśnienia o układzie poziomym lub pionowym, z napędem elektrycznym (bateryjnym) lub ręcznym. Narzędzia posiadają głowice roboczą przeznaczoną do zaciskania końcówek kablowych. Narzędzia z napędem elektrycznym wyposażone w oprogramowanie analityczne na PC. Gwarantowane 10 000 cykli roboczych narzędzia, (po tym okresie wymagany jest przegląd serwisowy).

 HKP 22 EL

Art nr. E06PZ-05160006001

Profesjonalna praska hydrauliczna z wbudowanym źródłem ciśnienia o układzie poziomym, z napędem elektrycznym (bateryjnym). Narzędzie posiada głowice roboczą przeznaczoną do zaciskania końcówek kablowych. Wyposażona w oprogramowanie analityczne na PC. Gwarantowane 10 000 cykli roboczych narzędzia, (po tym okresie wymagany jest przegląd serwisowy).

Siła nacisku [kN]: 60
Typ matryc: KP22-...
Szerokość zaprasowania [mm]: 5 (dla końcówek rurowych)
Kształt zaciśnięcia: „sześciokąt” (dla końcówek rurowych)
Czas zaciskania [s]: 3-4
Automatyczny powrót tłoka: Tak
Ręczne zwolnienie ciśnienia: Tak
Skok tłoka [mm]: 17
Masa [kg]: 4,2
Długość [mm]: 480
Kąt obrotu głowicy [o]: 180
Ciśnienie pracy [MPa]: 70
Ilość stopni systemu hydraulicznego: 2
Napęd: Li-Ion 14,4 V 2,6 Ah
Czas ładowania [min]: 45
Ilość zaciśnięć na naładowanym akumulatorze: ok 190 dla Cu standard 150 mm²(Wartość orientacyjna zależna od typu i rodzaju zastosowanego przewodu i końcówki, temperatury otoczenia, itp);

Skład zestawu:
Praska HKP 22 EL, Metalowa walizka; Akumulator HKP-BA1- 2szt.; ładowarka HKP-CHA1; instrukcja obsługi, kabel USB, oprogramowanie PC.

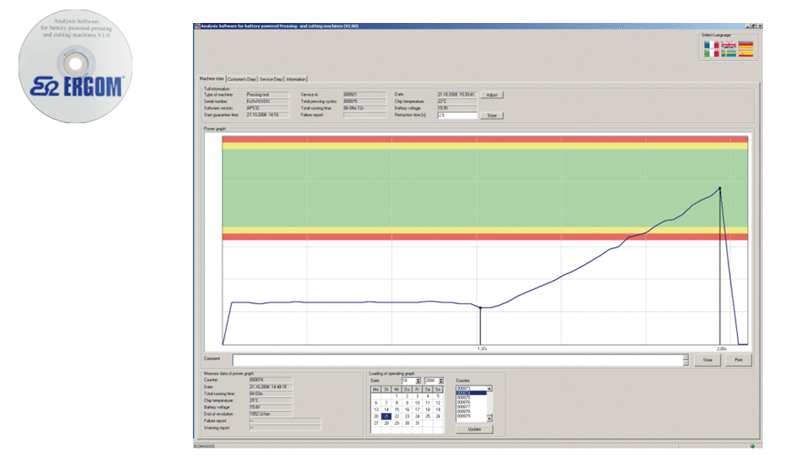

 Oprogramowanie analityczne

Zakres zaciskania:

RODZAJ KOŃCÓWEK	Przekrój przewodu (mm2)	Kształt zaciśnięcia
Końcówki rurowe miedziane w wykonaniu standard (KOR, KL itp.)	6÷300
Końcówki rurowe miedziane w wykonaniu ekonomicznym (KREo, LE)	10÷95
Końcówki rurowe miedziane w wykonaniu skompresowanym (CKOR; CKL)	6÷240
Końcówki rurowe miedziane w wykonaniu wg DIN 46235 (KDR, KLD itp.)	6÷240
Końcówki rurowe aluminiowe w wykonaniu wg DIN 46329 (KRA, LA itp.)	10÷240
Końcówki i łączniki rurowe aluminiowo – miedziane (KCA, TMA, LMAN; BMAN)	16÷240
Końcówki rurowe aluminiowe w wykonaniu grubościennym (KA, KLA)	16÷185
Końcówki rurowe aluminiowe w wykonaniu cienkościennym (2KAm, 2ZA)	16÷240
Formowanie żył sektorowych SM na okrągło	10÷300
Formowanie żył sektorowych SE na okrągło	35-300
Końcówki nieizolowane ze szwem (KO;KI;KW;KL;KP)	10÷120
Końcówki izolowane ze szwem (KOI;KII;KWI;KLI;KPI)	10÷120
Końcówki tulejkowe nieizolowane i izolowane (H, HI)	10÷185
Końcówki tulejkowe izolowane podwójne (HIx2)	2x4-2x16
Złączki do linii napowietrznych (ZLA)	16÷95

Wielkość gniazda należy dobrać stosownie do przekroju zaciskanego przewodu i typu zaciskanej końcówki rurowej.

Akcesoria dla HKP 22 EL

HKP - BA1

Art nr. E06PZ-05160006301

Dedykowany do narzędzi: HKP 22 EL; KHP 85 EL.
Dedykowany do ładowarki HKP - CHA1.

Rodzaj akumulatora: Li-Ion
Napięcie akumulatora: 14,4 V DC
Pojemność akumulatora: 2,6 Ah
Czas ładowania: 45 min

HKP - CHA1

Art nr. E06PZ-05160006401

Dedykowana do akumulatorów HKP - BA1.

Rodzaj ładowanego akumulatora: Li-Ion
Napięcie zasilania [V]: 230
Częstotliwość zasilania [Hz]: 50 – 60
Napięcia wyjściowe [V] DC: 7,2-18
Prąd obciążenia [A]: 3
Nominalna moc wejściowa [W]: 70
Dopuszczalny zakres temperatur ładowania [0C]: 10 – 40
Czas ładowania [min]: 45
Maksymalna pojemność akumulatora [Ah]: 2,6
Masa [kg]: 0,65

HKP - PA1

Art nr. E06PZ-05160006501

Dedykowany do narzędzi: HKP 22 EL; KHP 85 EL.

Napięcie zasilania [V]: 230
Częstotliwość zasilania [Hz]: 50 - 60
Napięcia wyjściowe [V] DC: 14,4
Prąd obciążenia [A]: 10 - 33
Nominalna moc wejściowa [W]: 120
Dopuszczalny zakres temperatur ładowania [0C]: 10 – 40
Długość kabla zasilającego [m]: 5
Masa [kg]: 1.5

HKP 5 MEL

 Art nr. E06PZ-05160005051

Profesjonalna praska hydrauliczna z wbudowanym źródłem ciśnienia o układzie pionowym, z napędem elektrycznym (bateryjnym). Narzędzie posiada głowice roboczą przeznaczoną do zaciskania końcówek zaciskającymi. Wyposażona w oprogramowanie analityczne na PC. Gwarantowane 10 000 cykli roboczych narzędzia, (po tym okresie wymagany jest przegląd serwisowy).

Siła nacisku [kN]: 50
Typ matryc: HK5-...
Szerokość zaprasowania [mm]: 5 (dla końcówek rurowych)
Kształt zaciśnięcia: „sześciokąt” (dla końcówek rurowych)
Czas zaciskania [s]: 3-4
Automatyczny powrót tłoka: Tak
Ręczne zwolnienie ciśnienia: Tak
Skok tłoka [mm]: 16
Masa [kg]: 2,3
Długość [mm]: 370
Kąt obrotu głowicy [o]: 180
Ciśnienie pracy [MPa]: 55
Ilość stopni systemu hydraulicznego: 2
Napęd: Akumulator Li-Ion 18 V 1,5 Ah
Czas ładowania [min]: 30
Ilość zaciśnięć na naładowanym akumulatorze: ok 170 dla Cu standard 150 mm² (Wartość orientacyjna
zależna od typu i rodzaju zastosowanego przewodu i końcówki, temperatury otoczenia, itp);

Skład zestawu:
Praska HKP 5 MEL, metalowa walizka; MEL - BA5 - 1,5Ah-2szt.; ładowarka MEL-HE3 - CHA5; instrukcja obsługi; kabel USB, oprogramowanie PC.

Oprogramowanie analityczne

Zakres zaciskania:

RODZAJ KOŃCÓWEK	Przekrój przewodu (mm2)	Kształt zaciśnięcia
Końcówki rurowe miedziane w wykonaniu standard (KOR, KL itp.)	6÷240
Końcówki rurowe miedziane w wykonaniu ekonomicznym (KREo, LE)	10÷95
Końcówki rurowe miedziane w wykonaniu skompresowanym (CKOR; CKL)	6÷240
Końcówki rurowe miedziane w wykonaniu wg DIN 46235 (KDR, KLD itp.)	6÷185
Końcówki rurowe aluminiowe w wykonaniu wg DIN 46329 (KRA, LA itp.)	10÷150
Końcówki i łączniki rurowe aluminiowo – miedziane (KCA, TMA, LMAN; BMAN)	16÷150
Końcówki rurowe aluminiowe w wykonaniu grubościennym (KA, KLA)	16÷120
Końcówki rurowe aluminiowe w wykonaniu cienkościennym (2KAm, 2ZA)	16÷185
Formowanie żył sektorowych SM na okrągło	10÷240
Formowanie żył sektorowych SE na okrągło	35-300
Końcówki nieizolowane ze szwem (KO;KI;KW;KL;KP)	10÷70
Końcówki izolowane ze szwem (KOI;KII;KWI;KLI;KPI)	10÷95
Końcówki tulejkowe nieizolowane i izolowane (H, HI)	10÷150
Końcówki tulejkowe izolowane podwójne (HIx2)	2x4-2x16
Złączki do linii napowietrznych (ZLA)	16÷120

Wielkość gniazda należy dobrać stosownie do przekroju zaciskanego przewodu i typu zaciskanej końcówki rurowej – patrz katalog Narzędzi ERGOM.

Akcesoria dla HKP 5 MEL

MEL - BA5 - 1,5 Ah

Art nr. E06PZ-05160005101

Dedykowany do narzędzia HKP 5 MEL.
Dedykowany do ładowarki MEL-HE3 - CHA5.

Rodzaj akumulatora: Li-Ion
Napięcie akumulatora: 18 V DC
Pojemność akumulatora: 1,5Ah
Czas ładowania: 30 min

HE3 - BA4 - 3Ah

Art nr. E06PZ-05160005201

Dedykowany do narzędzi: HKP 5 MEL; HE 703 Compact.
Dedykowany do ładowarki MEL-HE3 - CHA5.

Rodzaj akumulatora: Li-Ion
Napięcie akumulatora: 18 V DC
Pojemność akumulatora: 3 Ah
Czas ładowania: 60 min

MEL - HE3 - CHA5

Art nr. E06PZ-05160005301

Dedykowana do akumulatorów: MEL - BA5 - 1,5 Ah; HE3 - BA4 - 3Ah.

Rodzaj ładowanego akumulatora: Li-Ion
Napięcie zasilania [V]: 230
Częstotliwość zasilania [Hz]: 50 - 60
Napięcia wyjściowe [V] DC: 10,8 - 18
Prąd obciążenia [A]: 3
Nominalna moc wejściowa [W]: 90
Dopuszczalny zakres temperatur ładowania [0C]: 10 - 40
Czas ładowania [min]: 30 dla MEL - BA5 - 1,5 Ah; 60 dla HE3 - BA4 - 3Ah
Maksymalna pojemność akumulatora [Ah]: 3
Masa [kg]: 0,7

MEL - HE3 - PA5

Art nr. E06PZ-05160005401

Dedykowana do narzędzi: HKP 5 MEL; HE 703 Compact.

Napięcie zasilania [V]: 230
Częstotliwość zasilania [Hz]: 50 - 60
Napięcia wyjściowe [V] DC: 18
Prąd obciążenia [A]: 10 - 33
Nominalna moc wejściowa [W]: 140
Dopuszczalny zakres temperatur ładowania [0C]: 10 - 40
Długość kabla zasilającego [m]: 5
Masa [kg]: 1.2

HKP 22

Art nr. E06PZ-05160006101

Profesjonalna praska hydrauliczna z wbudowanym źródłem ciśnienia o układzie poziomym, z napędem ręcznym. Narzędzie posiada głowice roboczą przeznaczoną do zaciskania końcówek.

Siła nacisku [kN]: 60
Typ matryc: KP22-...
Szerokość zaprasowania [mm]: 5 (dla końcówek rurowych)
Kształt zaciśnięcia: „sześciokąt” (dla końcówek rurowych)
Automatyczny powrót tłoka: Nie
Ręczne zwolnienie ciśnienia: Tak
Skok tłoka [mm]: 17
Masa [kg]: 3
Długość [mm]: 415
Kąt obrotu głowicy [o]: 180
Ciśnienie pracy [MPa]: 70
Ilość stopni systemu hydraulicznego: 2
Napęd: ręczny
Opakowanie: metalowa walizka
Liczba ruchów dźwigni niezbędna do zaciśnięcia: 5

Skład zestawu: Praska HKP 22, metalowa walizka; instrukcja obsługi

Zakres zaciskania:

RODZAJ KOŃCÓWEK	Przekrój przewodu (mm2)	Kształt zaciśnięcia
Końcówki rurowe miedziane w wykonaniu standard (KOR, KL itp.)	6÷300
Końcówki rurowe miedziane w wykonaniu ekonomicznym (KREo, LE)	10÷95
Końcówki rurowe miedziane w wykonaniu skompresowanym (CKOR; CKL)	6÷240
Końcówki rurowe miedziane w wykonaniu wg DIN 46235 (KDR, KLD itp.)	6÷240
Końcówki rurowe aluminiowe w wykonaniu wg DIN 46329 (KRA, LA itp.)	10÷240
Końcówki i łączniki rurowe aluminiowo – miedziane (KCA, TMA, LMAN; BMAN)	16÷240
Końcówki rurowe aluminiowe w wykonaniu grubościennym (KA, KLA)	16÷185
Końcówki rurowe aluminiowe w wykonaniu cienkościennym (2KAm, 2ZA)	16÷240
Formowanie żył sektorowych SM na okrągło	10÷300
Formowanie żył sektorowych SE na okrągło	35-300
Końcówki nieizolowane ze szwem (KO;KI;KW;KL;KP)	10÷120
Końcówki izolowane ze szwem (KOI;KII;KWI;KLI;KPI)	10÷120
Końcówki tulejkowe nieizolowane i izolowane (H, HI)	10÷185
Końcówki tulejkowe izolowane podwójne (HIx2)	2x4-2x16
Złączki do linii napowietrznych (ZLA)	16÷95

Wielkość gniazda należy dobrać stosownie do przekroju zaciskanego przewodu i typu zaciskanej końcówki rurowej

GKP 22

Art nr. E06PZ-05160006251

Profesjonalna głowica zaciskająca przeznaczona do zasilania z zewnętrznego źródła ciśnienia (pompy). Narzędzie posiada głowice roboczą przeznaczoną do zaciskania końcówek.

Siła nacisku [kN]: 60
Typ matryc: KP22-...
Szerokość zaprasowania [mm]: 5 (dla końcówek rurowych)
Kształt zaciśnięcia: „sześciokąt” (dla końcówek rurowych)
Czas zaciskania [s]: w zależności od pompy zasilającej
Automatyczny powrót tłoka: w zależności od pompy zasilającej
Ręczne zwolnienie ciśnienia: w zależności od pompy zasilającej
Skok tłoka [mm]: 17
Masa [kg]: 2,8
Długość [mm]: 200
Ciśnienie pracy [MPa]: w zależności od pompy zasilającej, max. 70
Ilość stopni systemu hydraulicznego: w zależności od pompy zasilającej
Napęd: zewnętrzne źródło ciśnienia
Rodzaj szybkozłącza przyłączeniowego: ZH-NZ 3/8” – Cejn 115 Series NIPPLE 3/8” NPT MALE NBR
Opakowanie: plastikowa walizka

Skład zestawu: Głowica GKP 22, plastikowa walizka; instrukcja obsługi.

Zakres zaciskania:

RODZAJ KOŃCÓWEK	Przekrój przewodu (mm2)	Kształt zaciśnięcia
Końcówki rurowe miedziane w wykonaniu standard (KOR, KL itp.)	6÷300
Końcówki rurowe miedziane w wykonaniu ekonomicznym (KREo, LE)	10÷95
Końcówki rurowe miedziane w wykonaniu skompresowanym (CKOR; CKL)	6÷240
Końcówki rurowe miedziane w wykonaniu wg DIN 46235 (KDR, KLD itp.)	6÷240
Końcówki rurowe aluminiowe w wykonaniu wg DIN 46329 (KRA, LA itp.)	10÷240
Końcówki i łączniki rurowe aluminiowo – miedziane (KCA, TMA, LMAN; BMAN)	16÷240
Końcówki rurowe aluminiowe w wykonaniu grubościennym (KA, KLA)	16÷185
Końcówki rurowe aluminiowe w wykonaniu cienkościennym (2KAm, 2ZA)	16÷240
Formowanie żył sektorowych SM na okrągło	10÷300
Formowanie żył sektorowych SE na okrągło	35-300
Końcówki nieizolowane ze szwem (KO;KI;KW;KL;KP)	10÷120
Końcówki izolowane ze szwem (KOI;KII;KWI;KLI;KPI)	10÷120
Końcówki tulejkowe nieizolowane i izolowane (H, HI)	10÷185
Końcówki tulejkowe izolowane podwójne (HIx2)	2x4-2x16
Złączki do linii napowietrznych (ZLA)	16÷95

Wielkość gniazda należy dobrać stosownie do przekroju zaciskanego przewodu i typu zaciskanej końcówki rurowej.
