Profesjonalne uniwersalne narzędzia hydrauliczne ERP

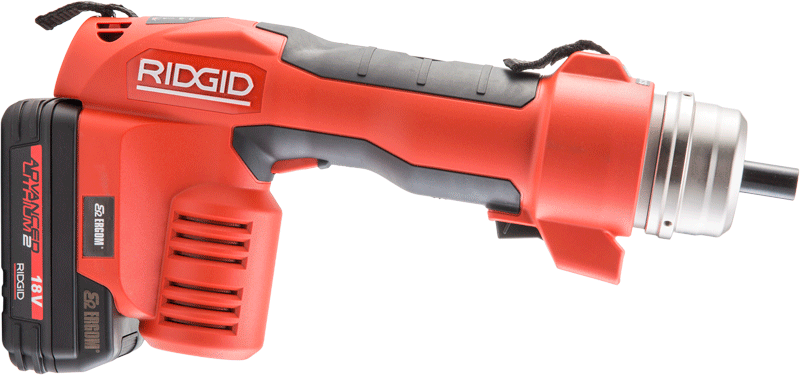

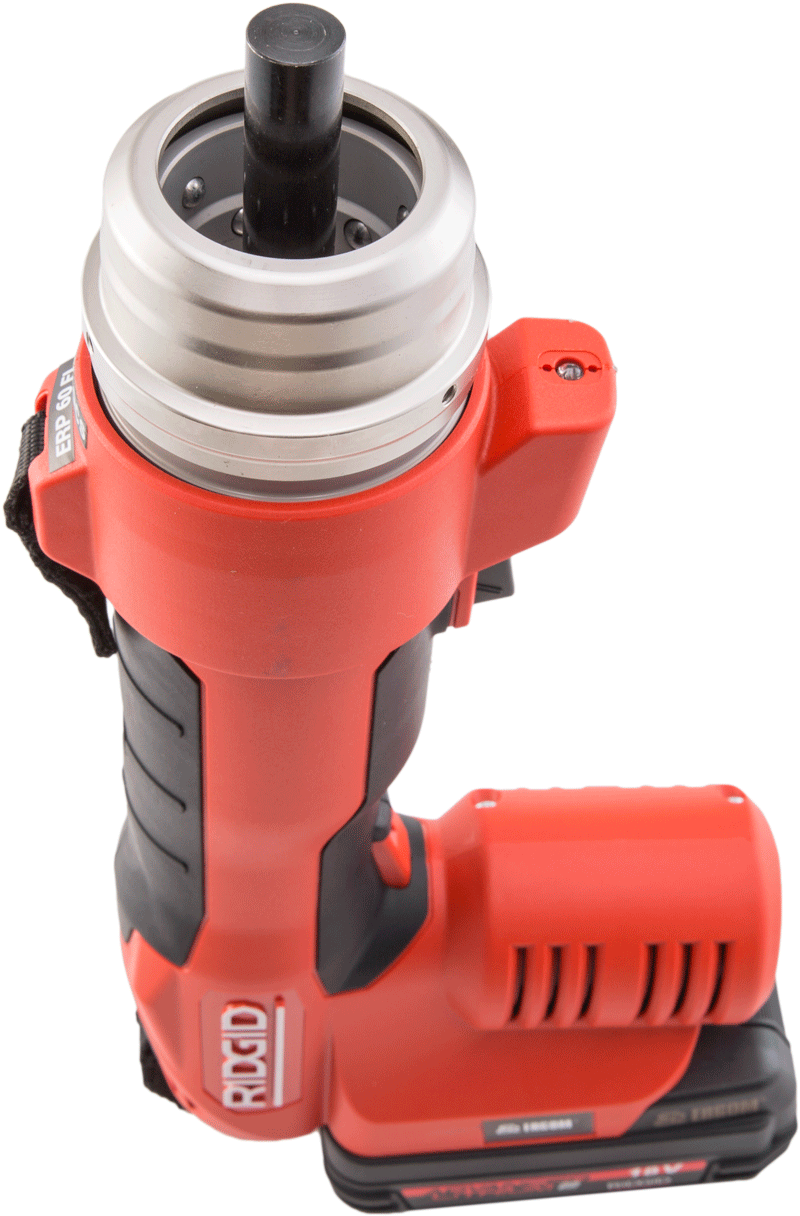

| Narzędzie bazowe |
ERP 60 EL
Profesjonalne i bardzo lekkie narzędzie z wbudowanymi czujnikami, monitorującymi czas cyklu, proces generowania ciśnienia, żywotności baterii, oraz wskazującymi kiedy narzędzie wymaga serwisu.
NAJWAŻNIEJSZE CECHY
• Automatyczny powrót tłoka do pozycji wyjściowej po wykonaniu cyklu roboczego
• Lekka i wytrzymała konstrukcja narzędzia
• Zaprojektowane do jednoręcznej obsług
• Umożliwia pracę w trudno dostępnych miejscach lub na ograniczonej przestrzeni roboczej
• Gwarantowane 32 000 cykli roboczych narzędzia (po tym okresie wymagany jest przegląd serwisowy)
• Obrót głowicy o 360°
• Jasne białe diody LED do oświetlania obszaru roboczego
• Przycisk włączania / wyłączania narzędzia przy zmianie matryc lub głowic
Siła nacisku [kN]: 60
Automatyczny powrót tłoka: tak (Dotyczy tylko głowicy zaciskającej)
Ręczne zwolnienie ciśnienia: tak
Kąt obrotu głowicy [o]: 360
Ciśnienie pracy [MPa]: 70
Ilość stopni systemu hydraulicznego: 2
Napęd: Akumulator Li-Ion 18 V 2,0 Ah
Czas ładowania [min]: 60
Skok tłoka [mm]: 25
Masa [kg]: 3.2
Długość [mm]: 350
| Głowica tnąca |

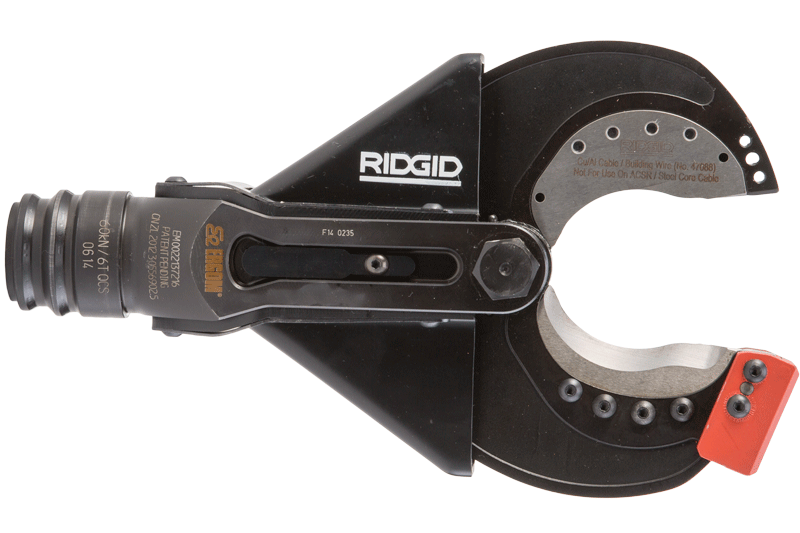

ERP 60 GT
Profesjonalna obrotowa głowica tnąca umożliwia pracę w trudno dostępnych miejscach lub na ograniczonej przestrzeni roboczej. Wykonana ze stali o wysokiej wytrzymałości, głowica wykorzystuje wymienne ostrza nadające się do cięcia kabli aluminiowych i miedzianych. Na zamówienie dostępne ostrza do cięcia drutów z twardej miedzi.
Czas odcinania [s]: 12-28
Ilość odcięć na naładowanym akumulatorze: ok 90 cięć dla kabla 4x70 mm² (Wartość orientacyjna zależna od typu i rodzaju zastosowanego przewodu i końcówki, temperatury otoczenia, itp)
Masa [kg]: 2,2
Długość [mm]: 250
| Maksymalny przekrój ciętego kabla [mm2] | Maksymalna zewnętrzna średnica ciętego kabla [mm] | |||||||||||||||
| AL | Cu | AL | Cu | DC | ||||||||||||
| RM | SM | RE | SE | RM | SM | RE | SE | RM | SM | RE | SE | RM | SM | RE | SE | |
| 400 |
4x120 3x150 |
300 |
4x95 3x120 |
300 |
4x95 3x120 |
240 |
4x70 3x95 45 |
45 | 45 | 30 | 30 | 40 | 40 | 30 | 30 | 50 |
Podane w tabeli maksymalne wartości przekroju i średnicy zewnętrznej ciętego kabla są wielkościami orientacyjnymi i mogą się różnić w zależności od zastosowanego rodzaju kabla i jego budowy.

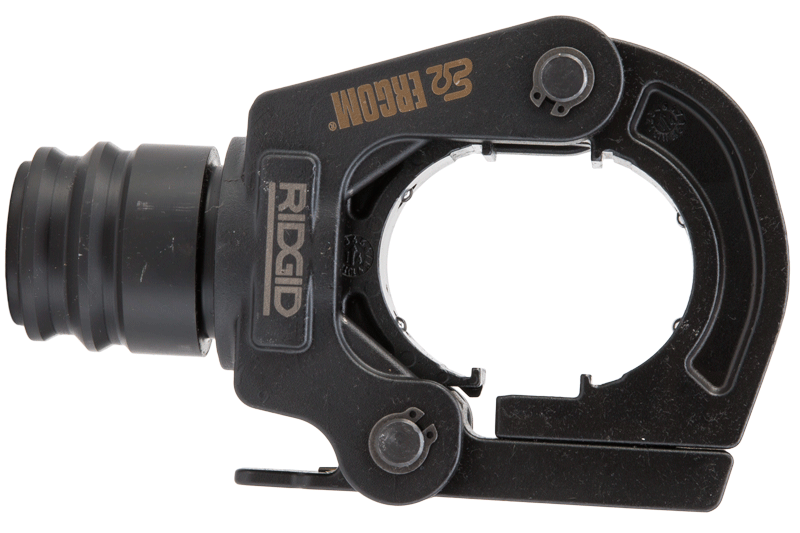

| Głowica zaciskająca |
ERP 60 - GZ
Profesjonalna otwierana i obrotowa głowica zaciskająca umożliwia pracę w trudno dostępnych miejscach lub na ograniczonej przestrzeni roboczej.
Typ matryc: KP22-…
Szerokość zaprasowania [mm]: 5 (dla końcówek rurowych)
Kształt zaciśnięcia: „sześcioką” (dla końcówek rurowych)
Czas zaciskania [s]: 5-7
Ilość zaciśnięć na naładowanym akumulatorze: ok 150 dla Cu standard 150 mm² (Wartość orientacyjna zależna od typu i rodzaju zastosowanego przewodu i końcówki, temperatury otoczenia, itp)
Masa [kg]: 1,6
Długość [mm]: 155
Zakres zaciskania:
| RODZAJ KOŃCÓWEK | Przekrój przewodu (mm2) | Kształt zaciśnięcia |
|
Końcówki rurowe miedziane w wykonaniu standard (KOR, KL itp.) |
6÷400 |  |
|
Końcówki rurowe miedziane w wykonaniu ekonomicznym (KREo, LE) |
10÷95 | |
|
Końcówki rurowe miedziane w wykonaniu skompresowanym (CKOR; CKL) |
6÷400 | |
|
Końcówki rurowe miedziane w wykonaniu wg DIN 46235 (KDR, KLD itp.) |
6÷300 | |
|
Końcówki rurowe aluminiowe w wykonaniu wg DIN 46329 (KRA, LA itp.) |
10÷300 | |
|
Końcówki i łączniki rurowe aluminiowo – miedziane (KCA, TMA, LMAN; BMAN) |
16÷240 | |
|
Końcówki rurowe aluminiowe w wykonaniu grubościennym (KA, KLA) |
16÷240 | |
|
Końcówki rurowe aluminiowe w wykonaniu cienkościennym (2KAm, 2ZA) |
16÷240 | |
|
Formowanie żył sektorowych SM na okrągło |
10÷300 |  |
|
Formowanie żył sektorowych SE na okrągło |
35-300 | |
|
Końcówki nieizolowane ze szwem (KO;KI;KW;KL;KP) |
10÷120 |  |
|
Końcówki izolowane ze szwem (KOI;KII;KWI;KLI;KPI) |
10÷120 |  |
|
Końcówki tulejkowe nieizolowane i izolowane (H, HI) |
10÷185 |  |
|
Końcówki tulejkowe izolowane podwójne (HIx2) |
2x4-2x16 | |
|
Złączki do linii napowietrznych (ZLA) |
16÷120 |  |
Wielkość gniazda należy dobrać stosownie do przekroju zaciskanego przewodu i typu zaciskanej końcówki rurowej.
| Głowica wycinająca |

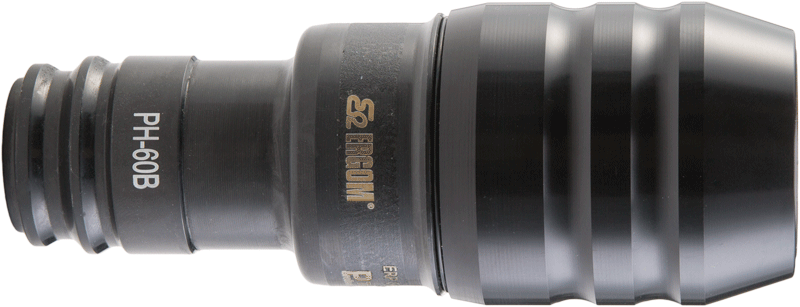

ERP 60 - GW
Art nr. E06NC-02100001001
Profesjonalna głowica wycinająca zaprojektowana do użytku z wycinakami przeznaczonymi do dziurkarek hydraulicznych.
Obrotowa głowica wycinająca umożliwia pracę w trudno dostępnych miejscach lub na ograniczonej przestrzeni roboczej.
Głowica jest idealna do wykrawania otworów okrągłych, kwadratowych i prostokątnych.
Czas wycinania [s]: 3-4
Ilość wycięć na naładowanym akumulatorze: ok. 70 otworów w miękkiej blasze stalowej o grubości 2,5 mm (Wartość orientacyjna zależna od typu i rodzaju zastosowanego przewodu i końcówki, temperatury otoczenia, itp)
Masa [kg]: 1,6
Długość [mm]: 160
| Grubość blachy / zakres otworów | Okrągłe [mm] |
Kwadratowe |
Prostokątne |
| 3,2 mm i max. twardości 100 HB | Ø 12,2 - Ø 63,5 | 54x54 | 22x68 |
| 1,5 mm i max. twardości 100 HB | Ø 12,2 - Ø 115,5 | 92x92 | 45x92 |
| Profesjonalne narzędzie 3 w 1 |

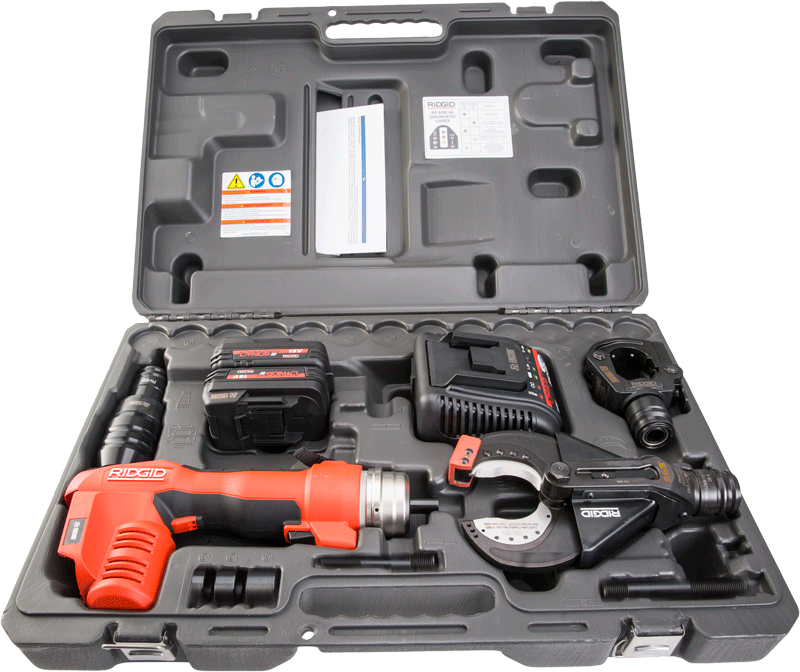

ERP 60 EL CCP
Art nr. E06PZ-05160001051
Profesjonalne uniwersalne narzędzie hydrauliczne z wbudowanym źródłem ciśnienia o układzie pionowym, z napędem elektrycznym (bateryjnym). Narzędzie posiada wymienne głowice robocze przeznaczone do zaciskania końcówek, odcinania kabli, wykonywania otworów w blachach.
Skład zestawu:
- Narzędzie bazowe ERP 60 EL
- Głowica zaciskająca ERP 60 - GZ
- Głowica tnąca ERP 60 GT
- Głowica wycinająca ERP 60 - GW
- Ładowarka sieciowa ERP 60 - CHA
- Akumulator ERP 60 - BA2 - 2Ah 18V - 2szt
- Trzpień 3/4”-3/8” - 105 - ERP 60 - HM 9,5
- Trzpień 3/4” - 3/4” - 120 - ERP 60 - HM 19
- Zestaw tulei dystansowych ERP 60 - DW - 3 szt
- Plastikowa walizka ERP 60 - W
- Instrukcja obsługi
Wymiary: 620x430x107 mm
Waga zestawu: 15 kg
| Profesjonalne narzędzie 2 w 1 |

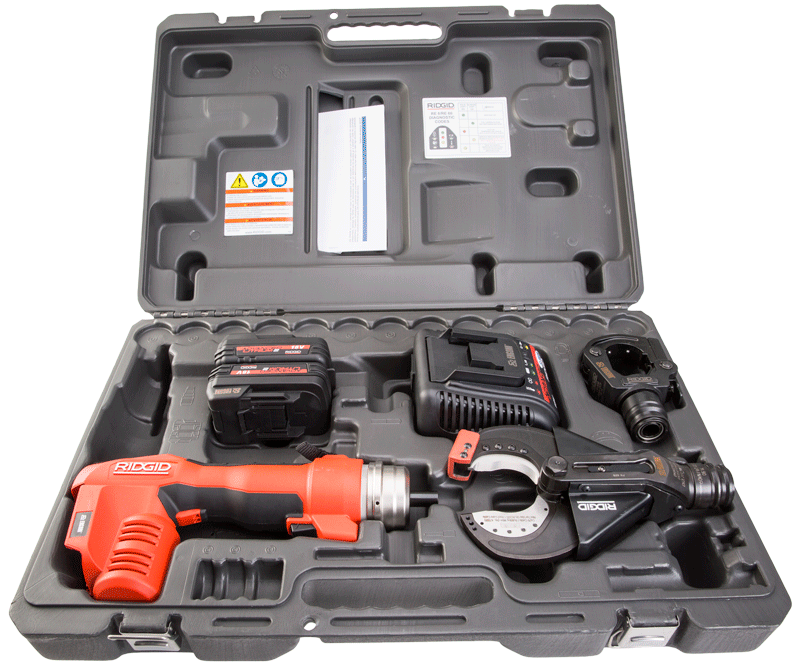

ERP 60 EL CC
Art nr. E06PZ-05160001101
Profesjonalne uniwersalne narzędzie hydrauliczne z wbudowanym źródłem ciśnienia o układzie pionowym, z napędem elektrycznym (bateryjnym). Narzędzie posiada wymienne głowice robocze przeznaczone do zaciskania końcówek, odcinania kabli.
Skład zestawu:
- Narzędzie bazowe ERP 60 EL
- Głowica zaciskająca ERP 60 - GZ
- Głowica tnąca ERP 60 GT
- Ładowarka sieciowa ERP 60 - CHA
- Akumulator ERP 60 - BA2 - 2Ah 18V - 2szt
- Plastikowa walizka ERP 60 - W
- Instrukcja obsługi
Wymiary: 620x430x107 mm
Waga zestawu: 13 kg
AKCESORIA DLA ERP 60 EL
| Akumulator |

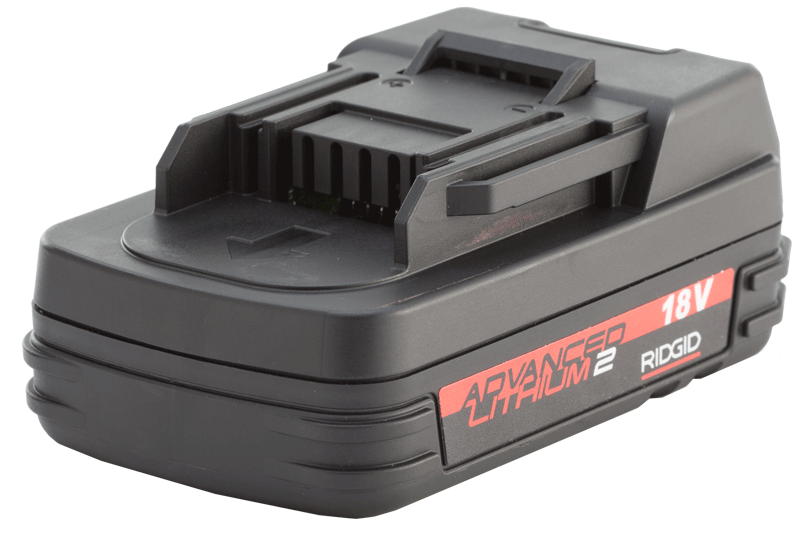

ERP 60 - BA2 - 2Ah
Art nr. E06PZ-05160004101
Dedykowany do narzędzi: ERP 60 EL CCP i ERP 60 EL CC.
Dedykowany do ładowarki: ERP 60 - CHA.
Rodzaj akumulatora: Li-Ion
Napięcie akumulatora: 18 V DC
Pojemność akumulatora: 2Ah
Czas ładowania: 60 min
| Akumulator |

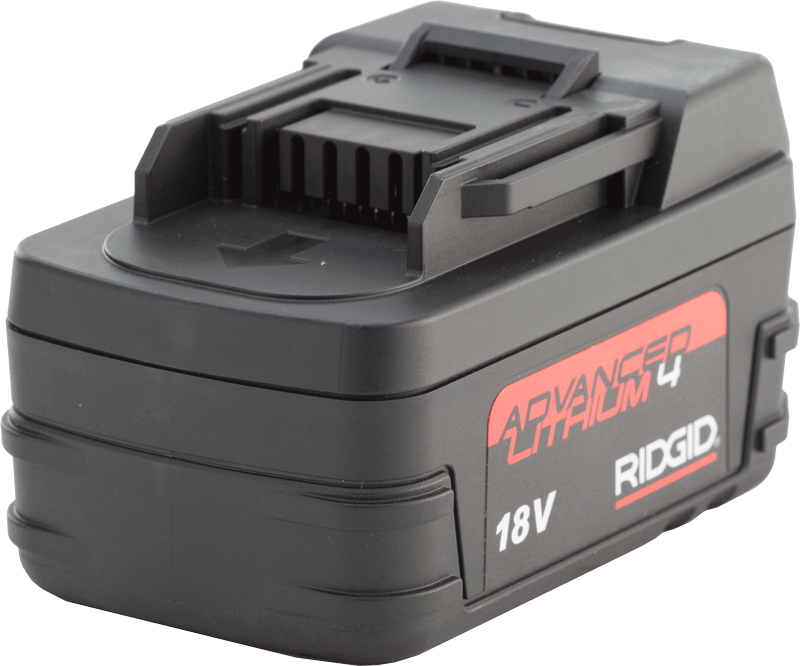

ERP 60 - BA4 - 4Ah
Art nr. E06PZ-05160004201
Dedykowany do narzędzi: ERP 60 EL CCP i ERP 60 EL CC
Dedykowany do ładowarki: ERP 60 - CHA
Rodzaj akumulatora: Li-Ion
Napięcie akumulatora: 18 V DC
Pojemność akumulatora: 4Ah
Czas ładowania: 90 min

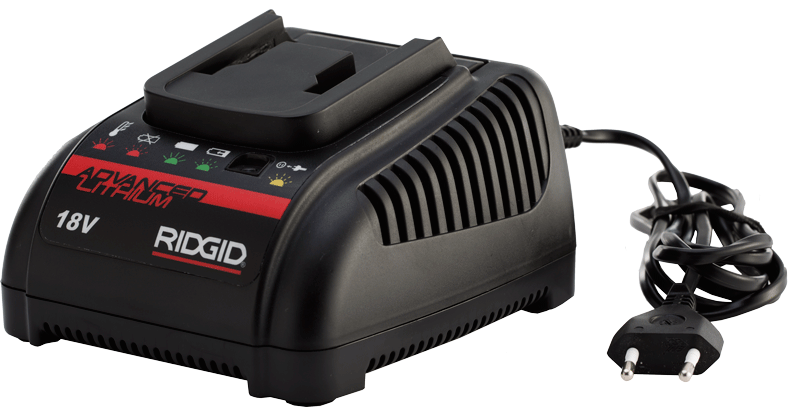

| Ładowarka |
ERP 60 - CHA
Art nr. E06PZ-05160004301
Dedykowana do akumulatorów ERP 60 - BA2 - 2Ah; ERP 60 – BA4 - 4Ah
Rodzaj ładowanego akumulatora: Li-Ion
Napięcie zasilania [V]: 230
Częstotliwość zasilania [Hz]: 50 – 60
Napięcia wyjściowe [V] DC: 14,4 – 18
Prąd obciążenia [A] 15
Nominalna moc wejściowa [W]: 130
Dopuszczalny zakres temperatur ładowania [0C]: 10 - 40
Czas ładowania [min]: 60 dla 2Ah; 90 dla 4Ah
Maksymalna pojemność akumulatora [Ah]: 4
Masa [kg]: 0,7

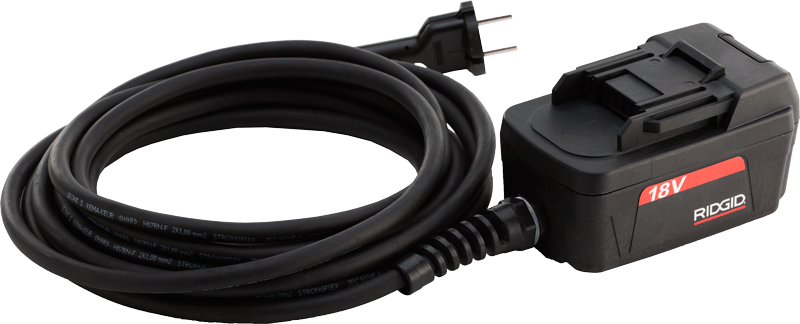

| Zasilacz sieciowy |
ERP 60 - PA2
Art nr. E06PZ-05160004401
Dedykowany do narzędzi: ERP 60 EL CCP; ERP 60 EL CC
Napięcie zasilania [V]: 230
Częstotliwość zasilania [Hz]: 50 – 60
Napięcia wyjściowe [V] DC: 18
Prąd obciążenia [A]: 33
Nominalna moc wejściowa [W]: 150
Dopuszczalny zakres temperatur ładowania [0C]: 10 – 40
Długość kabla zasilającego [m]: 5
Masa [kg]: 1.2

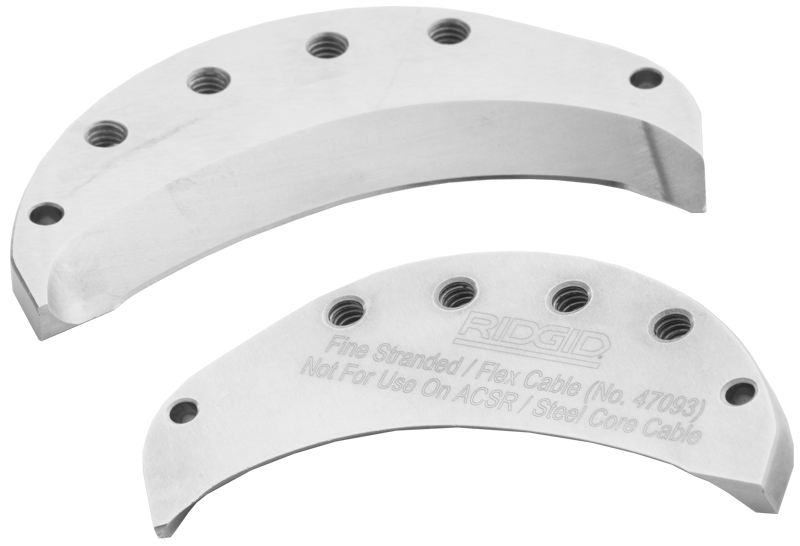

| Ostrza tnące |
ERP 60 - OT - AL-CU
Art nr. E06PZ-05160003401
Ostrza tnące do kabli Al. i Cu
Dedykowane do głowicy ERP 60-GT

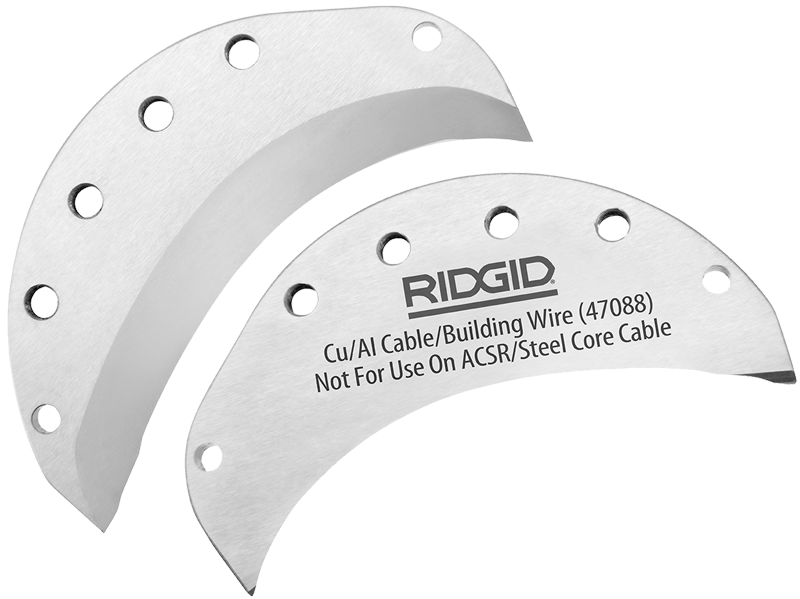

| Ostrza tnące |
ERP 60 - OT - FS-CU
Art nr. E06PZ-05160003501
Ostrza tnące do kabli Al. i Cu wzmocnionych
Dedykowane do głowicy ERP 60-GT.

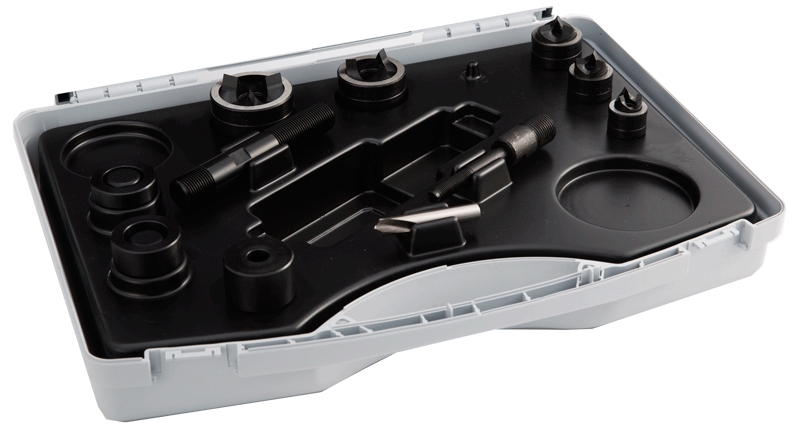

| Zestaw wycinaków |
ERP 60 - TSHP
Art nr. E06PZ-05160003301
Dedykowany do głowicy ERP60-GW.
Zestaw wycinaków trójpunktowych:
- Ø16.2 (M16); Ø20,4 (M20); Ø25,4 (M25); Ø32,5 (M32); Ø40,5 (M40) [mm]
- Trzpień pociągowy ERP60-HM9,5
- Trzpień pociągowy ERP60-HM19
- Zestaw 3 tulei dystansowych ERP60-DW
- Plastikowe pudełko.
| Trzpień pociągowy |
ERP 60 - HM 9,5
Art nr. E06PZ-05160003051
Dedykowany do głowicy ERP60-GW.
Trzpień pociągowy do wycinaków: Ø 16,2 - 25,4 mm.
| Trzpień pociągowy |

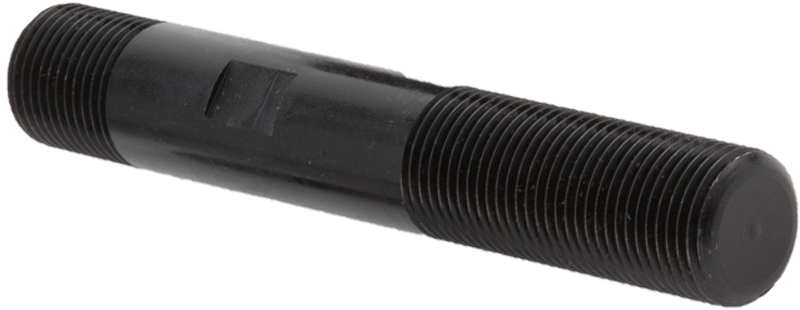

ERP 60 - HM 19
Art nr. E06PZ-05160003151
Dedykowany do głowicy ERP60-GW.
Trzpień pociągowy do wycinaków: Ø 32,5 - 63,5 mm.
| Tuleje dystansowe |

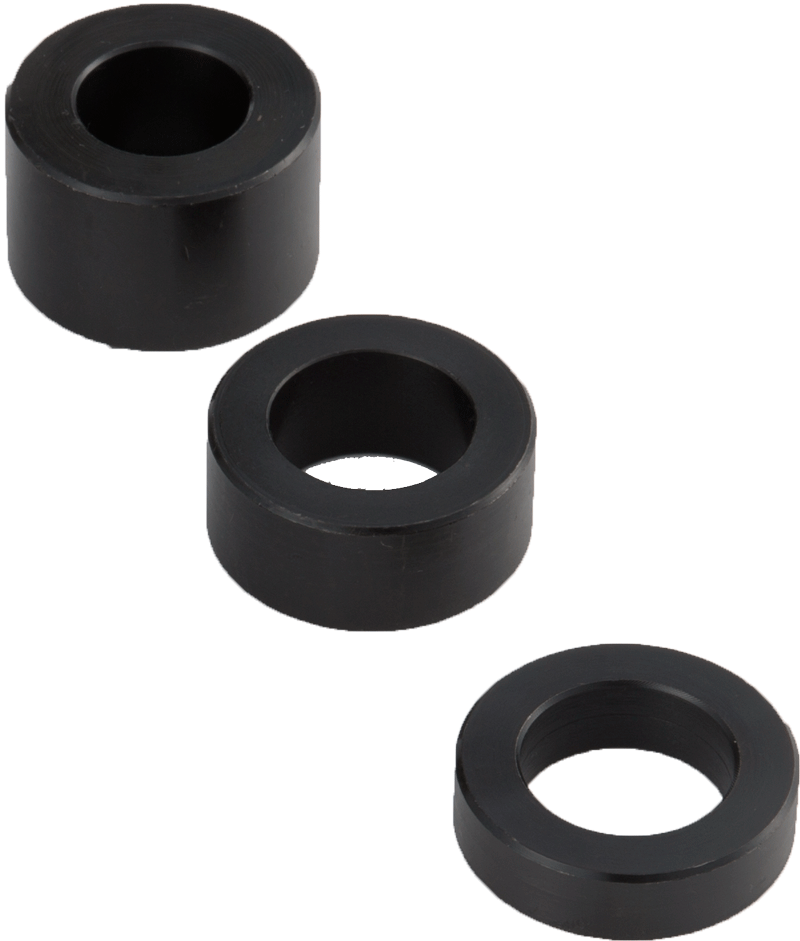

ERP 60 - DW
Art nr. E06PZ-05160003251
Dedykowane do głowicy ERP60-GW.
Trzy tuleje dystansowe.
