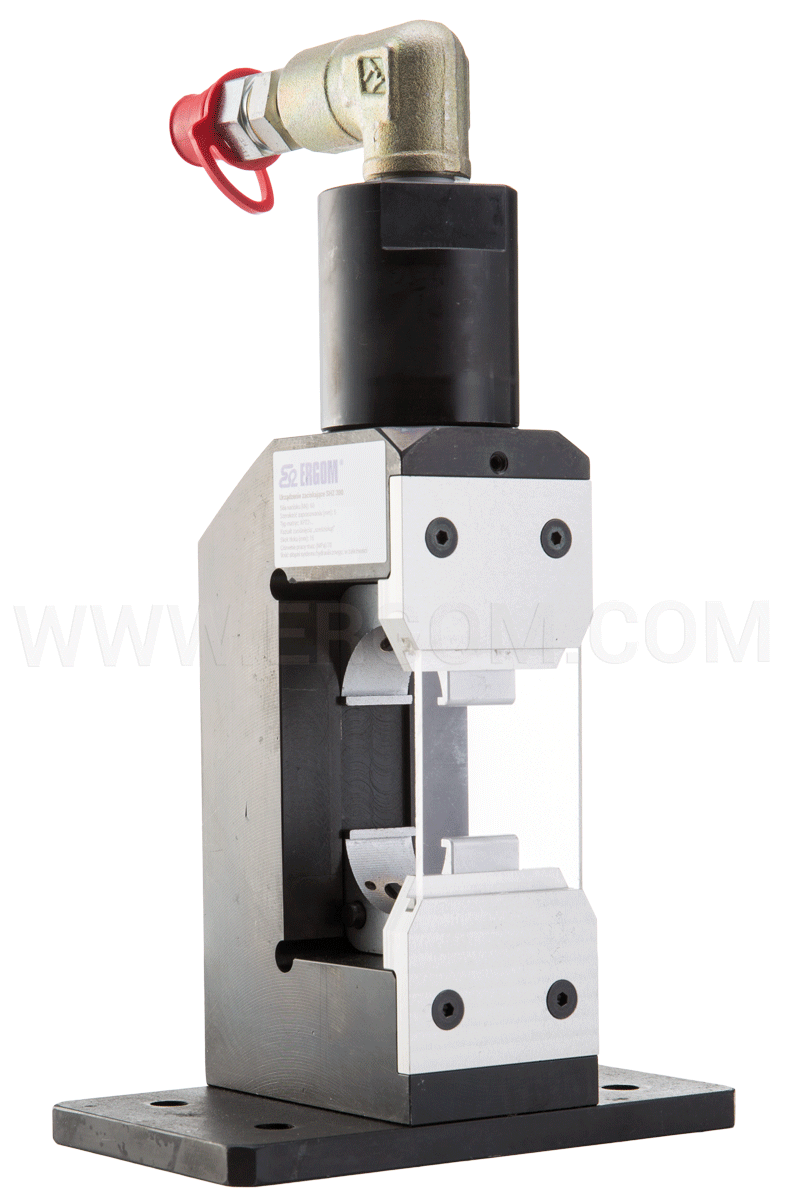

Stacjonarne hydrauliczne urządzenie zaciskające SHZ 300
Stacjonarne hydrauliczne urządzenie zaciskające SHZ 300 przystosowane jest do trwałego przymocowania w miejscu pracy. Posiada kompaktową zwartą budowę, wyposażone jest w szybkozłącze przyłączeniowe systemu 115. Współpracuje z matrycami systemu 22.
Cechy i korzyści:
kompaktowa i zwarta budowa.
szybkozłącze przyłączeniowe systemu 115.
możliwość zastosowania matryc systemu 22.
Art. nr: E06PZ-05101000101
Siła nacisku [kN]: 60;
Typ matryc: KP22-...;
Szerokość zaprasowania [mm]: 5 - dotyczy końcówek rurowych;
Kształt zaciśnięcia: „sześciokąt” - dotyczy końcówek rurowych;
Czas zaciskania [s]: w zależności od pompy zasilającej;
Automatyczny powrót tłoka: w zależności od pompy zasilającej;
Ręczne zwolnienie ciśnienia: w zależności od pompy zasilającej;
Skok tłoka [mm]: 15;
Masa [kg]: 7,8;
Wymiary [mm]: 283x160x95;
Ciśnienie pracy [MPa]: w zależności od pompy zasilającej, max. 70;
Ilość stopni systemu hydraulicznego: w zależności od pompy zasilającej;
Napęd: zewnętrzne źródło ciśnienia;
Rodzaj szybkozłącza przyłączeniowego: ZH-NZ 3/8” – Cejn 115 Series NIPPLE 3/8” NPT MALE NBR;
Opakowanie: metalowa walizka;
Skład zestawu: Urządzenie SHZ 300, uchwyt do mocowania, metalowa walizka, instrukcja obsługi.
| RODZAJ KOŃCÓWEK | Przekrój przewodu (mm2) | Kształt zaciśnięcia |
|
Końcówki rurowe miedziane w wykonaniu standard (KOR, KL itp.) |
6÷300 |  |
|
Końcówki rurowe miedziane w wykonaniu ekonomicznym (KREo, LE) |
10÷95 | |
|
Końcówki rurowe miedziane w wykonaniu skompresowanym (CKOR; CKL) |
6÷240 | |
|
Końcówki rurowe miedziane w wykonaniu wg DIN 46235 (KDR, KLD itp.) |
6÷240 | |
|
Końcówki rurowe aluminiowe w wykonaniu wg DIN 46329 (KRA, LA itp.) |
10÷240 | |
|
Końcówki i łączniki rurowe aluminiowo – miedziane (KCA, TMA, LMAN; BMAN) |
16÷240 | |
|
Końcówki rurowe aluminiowe w wykonaniu grubościennym (KA, KLA) |
16÷185 | |
|
Końcówki rurowe aluminiowe w wykonaniu cienkościennym (2KAm, 2ZA) |
16÷240 | |
|
Formowanie żył sektorowych SM na okrągło |
10÷300 |  |
|
Formowanie żył sektorowych SE na okrągło |
35-300 | |
|
Końcówki nieizolowane ze szwem (KO;KI;KW;KL;KP) |
10÷120 |  |
|
Końcówki izolowane ze szwem (KOI;KII;KWI;KLI;KPI) |
10÷120 |  |
|
Końcówki tulejkowe nieizolowane i izolowane (H, HI) |
10÷185 |  |
|
Końcówki tulejkowe izolowane podwójne (HIx2) |
2x4-2x16 | |
|
Złączki do linii napowietrznych (ZLA) |
16÷95 |  |
Wielkość gniazda należy dobrać stosownie do przekroju zaciskanego przewodu i typu
zaciskanej końcówki rurowej – patrz Katalog Narzędzi Ergom.
