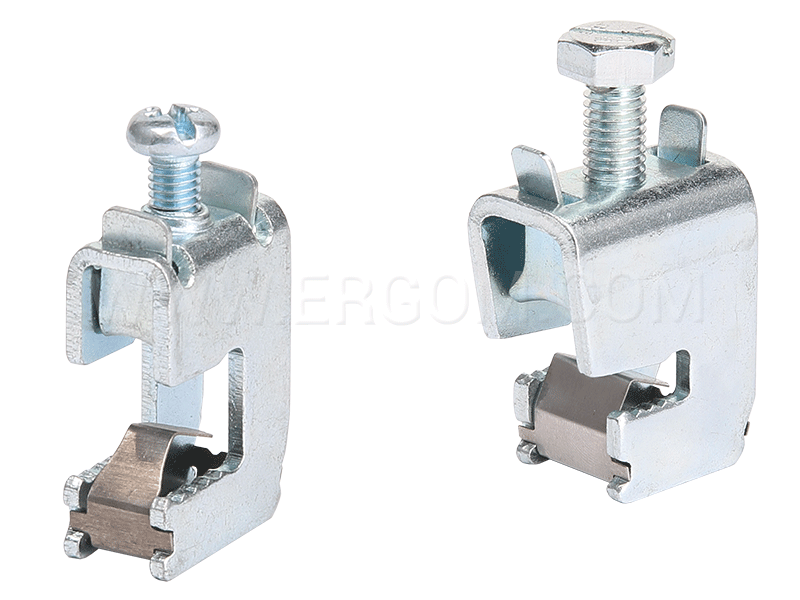

Zaciski do szyn zbiorczych C2
Zaciski śrubowe nakładane na szyny – przyłączanie kabli i przewodów nie wymaga wiercenia otworów w szynach. Oferowane są w 2 wersjach: do szyn o grubości 5 i 10 mm.
CECHY I KORZYŚCI
blaszka dociskowa ułatwiajaca montaż na szynie zaciski przystosowane do bezpośredniego montażu na szynach o grubości 5/10mmmożliwość bezpośredniego przyłączania przewodów z żyłami wielodrutowymikorpus wykonany z wysokiej jakości stali cynowanej galwanicznie
ZASTOSOWANIE
Przyłączanie kabli i przewodów do szyn zbiorczych w rozdzielnicach nN.
DANE MECHANICZNE
Materiał stal ocynkowana

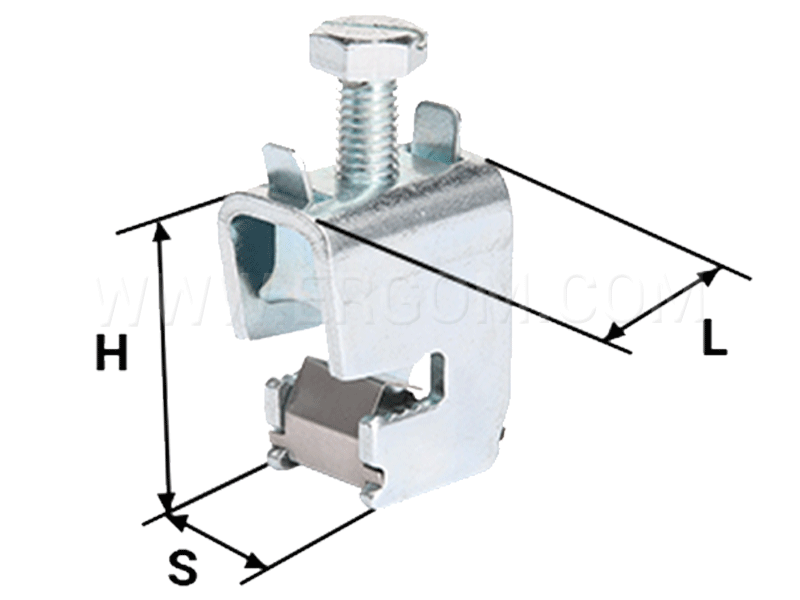

| Typ | Indeks Ergom | Moment dokręcania [Nm] | Przekrój [mm2] | Znamionowa grubość szyn [mm] | H | L | S |
| C2-5/16 | R32RZ-03040101101 | 3 | 1,5÷16 | 5 | 26 | 22 | 12 |
| C2-5/35 | R32RZ-03040101201 | 6÷8 | 4÷35 | 5 | 31 | 29 | 16 |
| C2-5/70 | R32RZ-03040101301 | 10÷12 | 16÷70 | 5 | 39 | 31 | 21 |
| C2-5/120 | R32RZ-03040101401 | 12÷15 | 16÷120 | 5 | 44 | 34 | 24 |
| C2-5/185 | R32RZ-03040101501 | 12÷15 | 50÷185 | 5 | 55 | 35 | 29 |
| C2-10/16 | R32RZ-03040101601 | 3 | 1,5÷16 | 10 | 31 | 22 | 12 |
| C2-10/35 | R32RZ-03040101701 | 6÷8 | 4÷35 | 10 | 37 | 29 | 16 |
| C2-10/70 | R32RZ-03040101801 | 10÷12 | 16÷70 | 10 | 43 | 31 | 21 |
| C2-10/120 | R32RZ-03040101901 | 12÷15 | 16÷120 | 10 | 48 | 34 | 24 |
| C2-10/185 | R32RZ-03040102001 | 12÷15 | 50÷185 | 10 | 55 | 35 | 29 |
