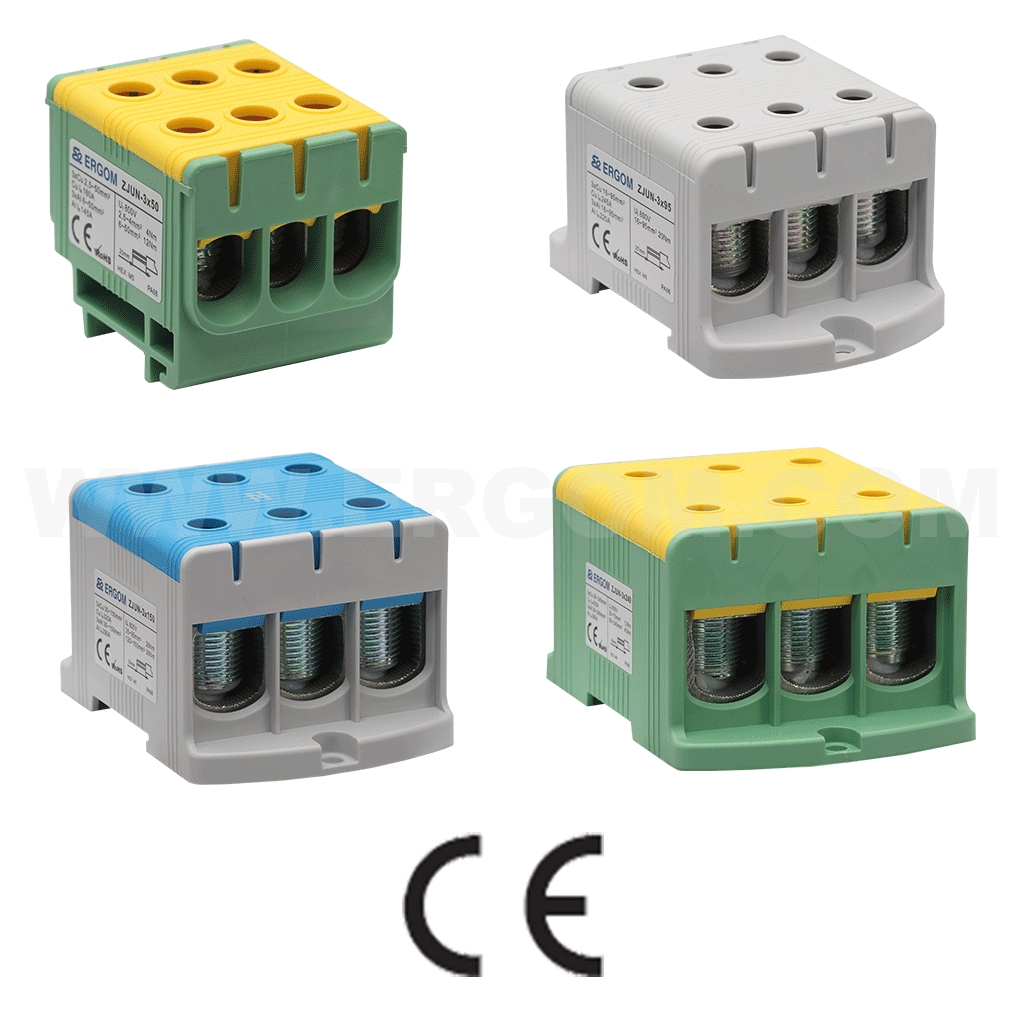

Złączki 3-torowe ZJUN-3x 750V
Złączki ZJUN 3x przeznaczone są do montażu na szynach rozdzielnicach niskiego napięcia oraz szafach sterowniczych. W pewny sposób łączą żyły przewodów miedzianych oraz aluminiowych, a śruby pokryte pastą stykową zapewniają bezpieczeństwo połączenia z przewodami i kablami.
CECHY I KORZYŚCI
kompaktowe rozmiaryśruby pokryte pastą stykowązłączki ZJUN 3x50 montaż tylko na szynie TSE 35złączki ZJUN 3x50...95 możliwość montaż pod maskownicą aparatury modułowej
DANE MECHANICZNE
Korpus: poliamid
Kształt zaciśnięcia końcówki na lince: trapez
DANE ELEKTRYCZNE
Napięcie znamionowe izolacji Ui [V]: 750
Wytrzymałość elektryczna [kV]: 3
CERTYFIKATY I NORMY
Klasa palności: UL 94 V0
Normy: PN-EN 60947-7-1
UWAGA!
Złączki ZJUN 3x240 montaż tylko do podłoża.
| Typ |
Przekrój |
Prąd |
Prąd |
Długość |
Kolor |
Przekroje |
Wymiar |
Zalecany |
Zalecany typ |
W |
| ZJUN-3x50 (5 SZT.) | 50 | 145 | 160 | 23 | szary | 2,5÷50 / 6÷50 |
51x43,5x42 |
10 | 23 | 5 |
| ZJUN-3x50 PE (5 SZT.) | niebiesko-szary | |||||||||
| ZJUN-3x50/BL (5 SZT.) | żółto-zielony | |||||||||
| ZJUN-3x95 (3 SZT.) | 95 | 220 | 245 | 27 | szary | 16÷95 / 16÷95 |
88x50x60 |
14 | 27 | 3 |
| ZJUN-3x95 PE (3 SZT.) | niebiesko-szary | |||||||||
| ZJUN-3x95/BL (3 SZT.) | żółto-zielony | |||||||||
| ZJUN-3x150 | 150 | 290 | 320 | 30 | szary | 35÷150 / 35÷150 |
97x59x73 |
24 | 30 | 1 |
| ZJUN-3x150 PE | żółto-zielony | |||||||||
| ZJUN-3x150/BL | niebiesko-szary | |||||||||
| ZJUN-3x240 | 240 | 380 | 425 | 43 | szary | 35÷240 / 35÷240 |
130x67x93 |
40 | 43 | 1 |
| ZJUN-3x240 PE | żółto-zielony | |||||||||
| ZJUN-3x240/BL | niebiesko-szary |
| Nowość 2014 | Nowość 2016 | Nowość 2019 |
 |
 |
 |

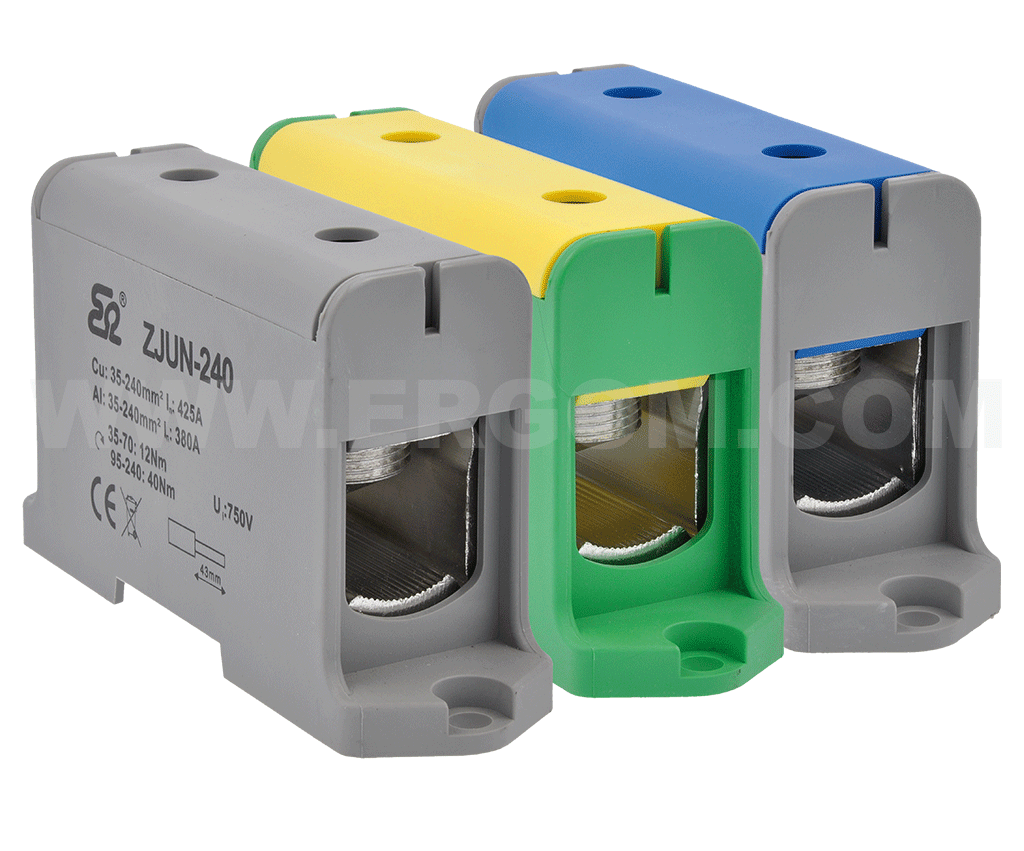

| ZJUN Złączki 1-torowe |

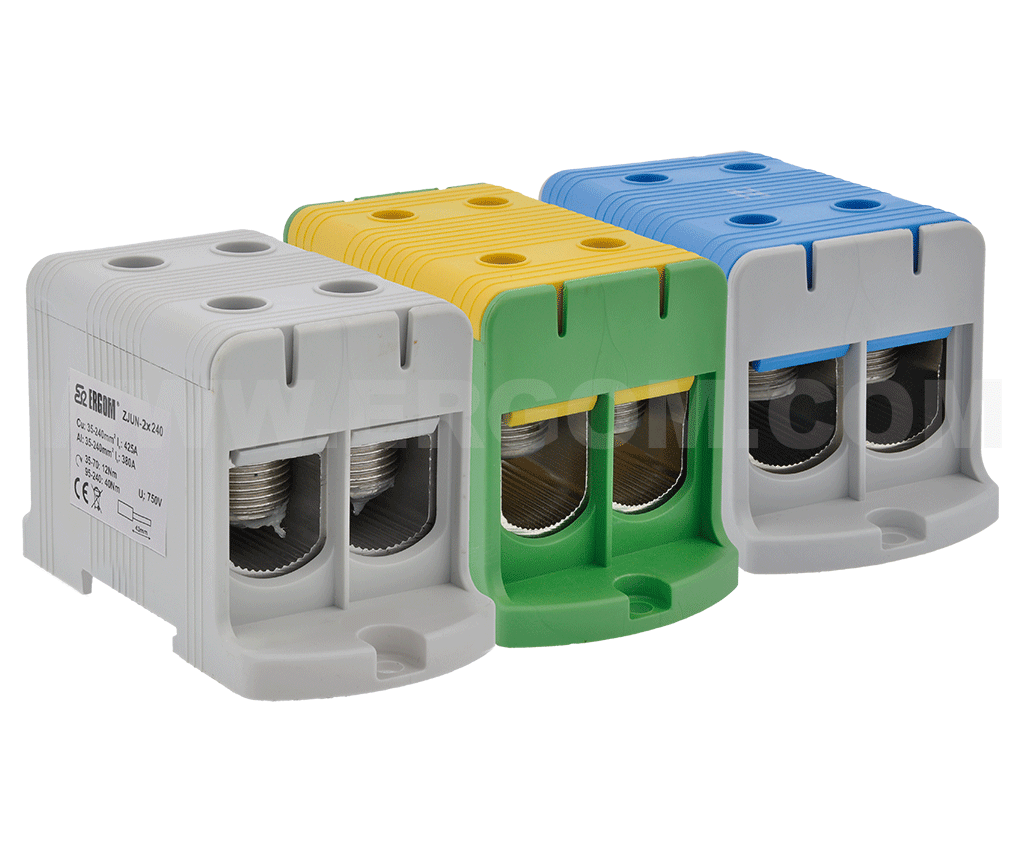

ZJUN 2x Złączki 2-torowe |

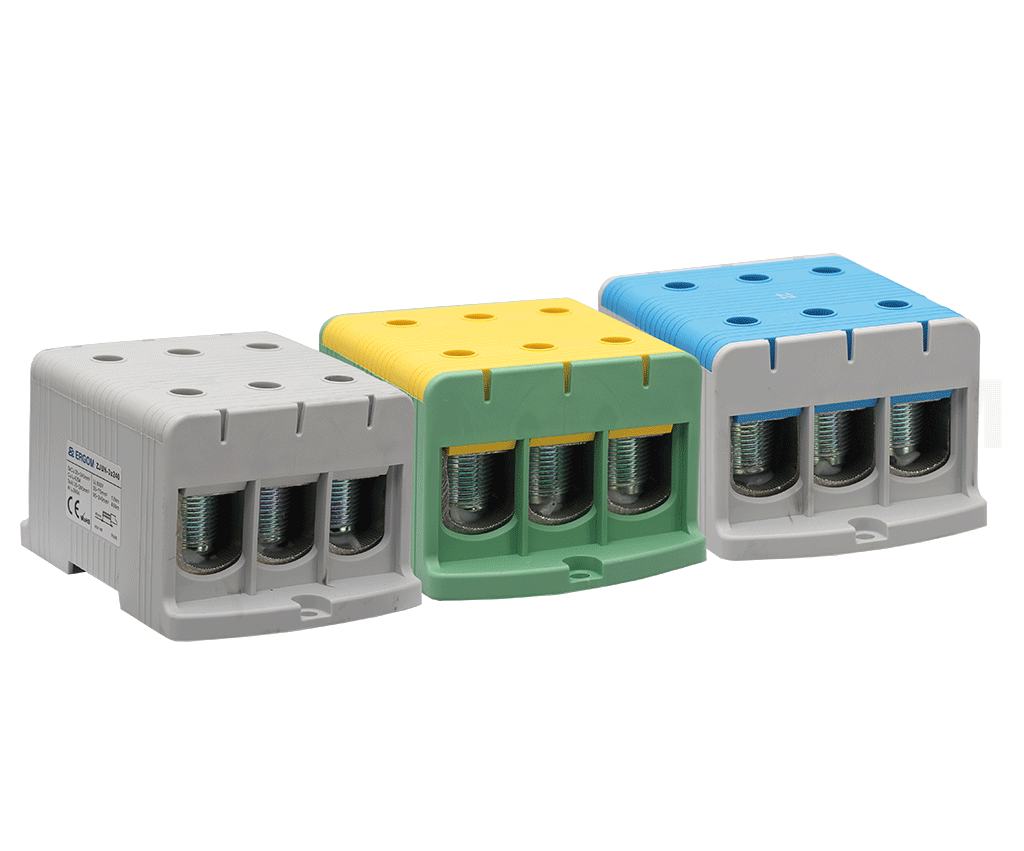

ZJUN 3x Złączki 3-torowe |
 |
||
