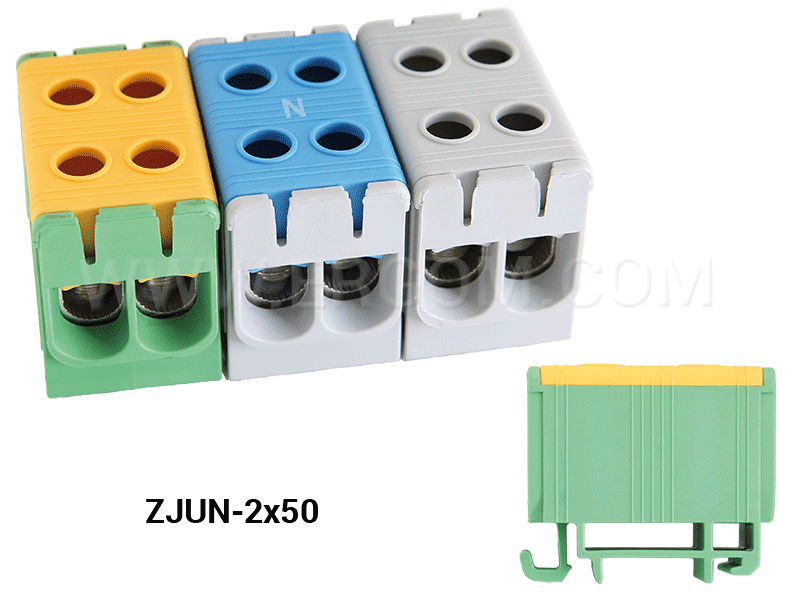

Złączki niskoprofilowe do przewodów 2.5 ÷ 240 mm²  typoszeregu ZJUN – 2x… wykonane są z poliamidu. Montowane są na płaskiej powierzchni i/lub szynie TSE 35. Na uwagę zasługuje możliwość zamontowania złączek ZJUN-50 i ZJUN-95 bezpośrednio pod osłoną modułową. Występują w 4 rozmiarach oznaczających max. przekrój przewodu przyłączeniowego (50, 95, 150 i 240)  oraz trzech kolorach (szary, niebieski i żółto-zielony).

ZJUN - 2x...

Cechy i korzyści:
kompaktowe rozmiary
uniwersalny system montażu
śruby pokryte pastą stykową
trwałe, pojedyncze śruby sześciokątne umożliwiające wielokrotne dokręcanie

Materiał Korpus: poliamid
Stopień ochrony: IP00
Max temperatura pracy [°C]: 80
Wytrzymałość elektryczna [kV]: 3
Klasa palności wg UL94: V0
Napięcie znamionowe izolacji [V]: 750

Typ			ZJUN-2x50	ZJUN-2x95	ZJUN-2x150	ZJUN-2x240
Kolor			Art. nr
Szary			R34RR-07010021101	R34RR-07010021301	R34RR-07010021501	R34RR-07010021701
Szaro-niebieski			R34RR-07010021201	R34RR-07010021401	R34RR-07010021601	R34RR-07010021801
Zółto-zielony			R34RR-07020002001	R34RR-07020002101	R34RR-07020002201	R34RR-07020002301
Przekrój znamionowy [mm2]			50	95	150	240
Przekroje przewodów drut / linka [mm2]			2,5÷50 / 6÷50	16÷95 / 16÷95	35÷150 / 35÷150	35÷240 / 35÷240
Napięcie znamionowe izolacji [V]			750
Prąd ciągły [A]	Cu		160	245	320	425
	Al		145	220	290	380
Zalecane typy końcówki wkrętaka			5	5	8	8
Max dopuszczalna wartość momentu dokręcającego [Nm]			10	14	24	40
Długość odizolowania przewodu A [mm]			23	27	30	43

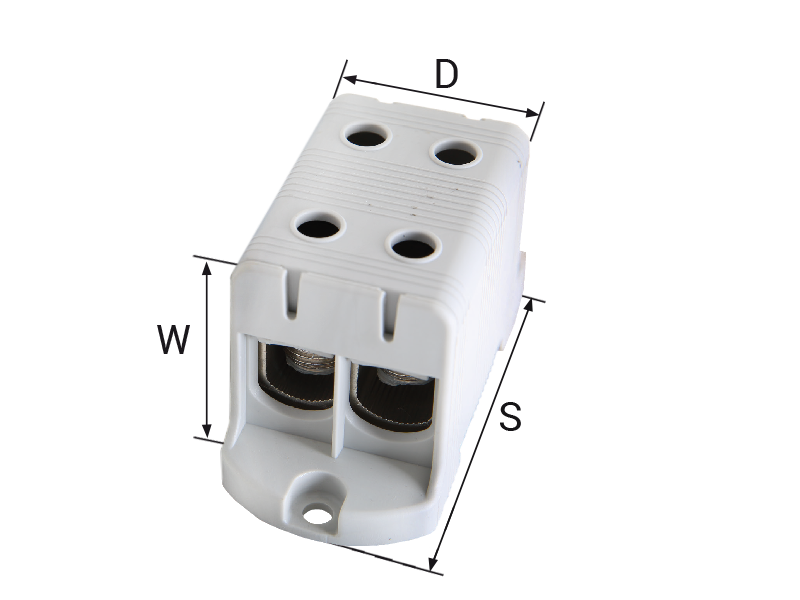

Wymiary SxWxD [mm]			51x43,5x30	88x50x42	97x29x51	130x67x65
Masa [g]			62	166	290	550

Akcesoria:

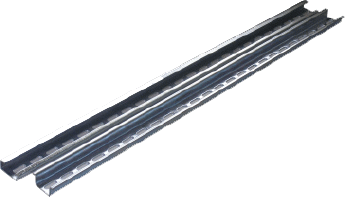

Szyny montażowe   TSE35

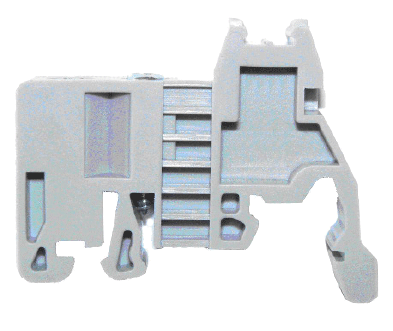

Trzymacz                  TUZ-1
